FocalSpec系列

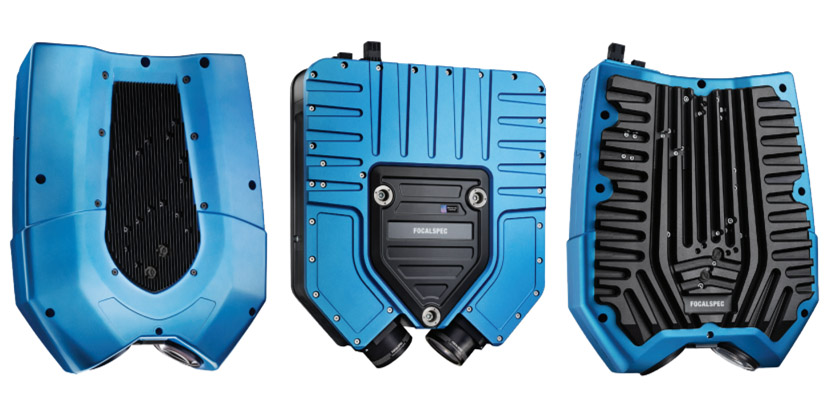

三維線共焦傳感器
適用于透明和有光澤材料的高級3D掃描和檢測
- 專為復雜的大批量應用而設計
- 內置受專利保護的離軸線共焦成像技術能夠同時進行3D,2D和斷層成像
- 達到亞微米級分辨率
- 易集成到定制檢測系統中

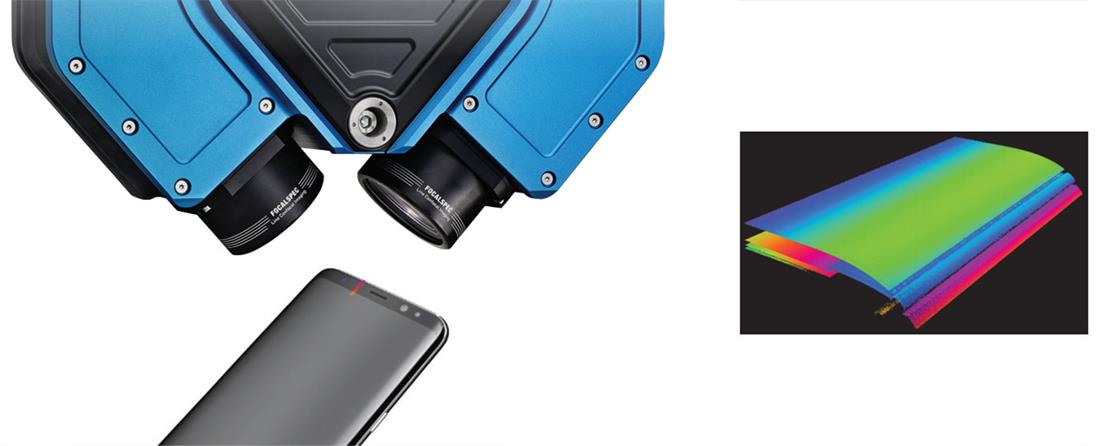

FocalSpec3D線共焦傳感器利用受專利保護的離軸線共焦光學設計,確保連續、非接觸地測量最具挑戰性的材料和形狀,包括曲面玻璃屏,多層透明材料(如玻璃,醫用塑料)以及各種復雜的高反光電子零件(如拋光金屬)。

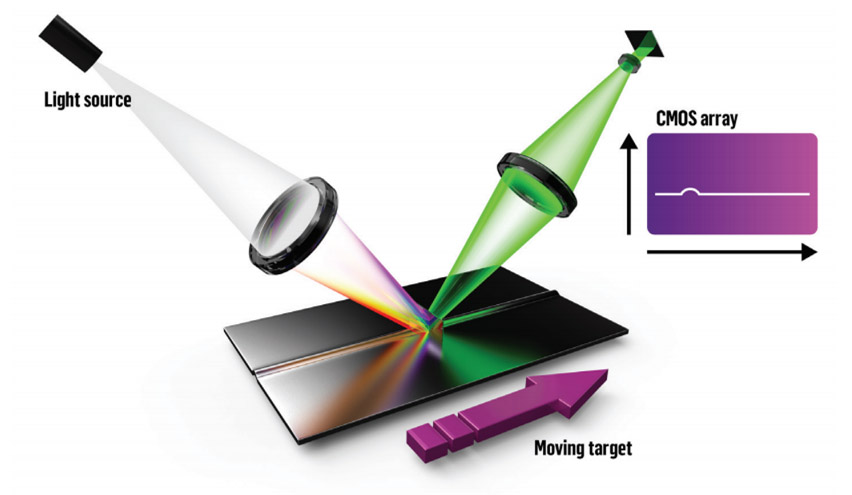

線共焦成像原理
適用于LCI技術是一種基于橫向色相差的光學檢測方法,該方法將傳感器中的發射器發出的白光，分成連續的波長光譜。每個波長都聚焦在距傳感器一定距離的被測表面上,以形成垂直焦平面。該技術適用于單點和多點幾何的同軸設計及線幾何的離軸設計。
適用于：
玻璃 聚合物/塑料 金屬
復合材料 陶瓷 生物材料
三維線共焦傳感器
適用于透明和有光澤材料的高級3D掃描和檢測
 |
專為復雜的大批量應用而設計 內置受專利保護的離軸線共焦成像技術 能夠同時進行3D, 2D和斷層成像 達到亞微米級分辨率 易集成到定制檢測系統中
|
|
FocalSpec 3D線共焦傳感器利用受專利保護的離軸線共焦光學設計，確保連續、非接觸地測量最具挑戰性的材料和形狀，包括曲面玻璃屏,多層透明材料（如玻璃，醫用塑料）以及各種復雜的高反光電子零件（如拋光金屬）。 |
|
線共焦成像原理 LCI技術是一種基于橫向色相差的光學檢測方法，該方法將傳感器中的發射器發出的白光分成連續的波長光譜。每個波長都聚焦在距傳感器一定 距離的被測表面上，以形成垂直焦平面。該技術適用于單點和多點幾何的同軸設計及線幾何的離軸設計。 |
適用于：
|
|
線共焦傳感器優勢： 線共焦傳感器可同時生成具有超大聚焦深度的3D，2D和斷層圖像。傳感器適合測量高反光，鏡面，透明，彎曲，傾斜，高對比度，柔性，易碎和多孔的材料，甚至可以測量透明涂層的厚度和氣隙。
|
適用于：
|
| 傳感器型號 | LCI401 | LCI1201 | LCI1600 | LCI1220 | LCI1620 |
| 單條輪廓數據點數 | 2048 | 2048 | 2048 | 1728 | 1728 |
| 視野 | 4.0 | 11.5 | 16.6 | 11.6 | 17.0 |
| 景深 | 1.1 | 3.0 | 5.5 | 3.0 | 5.5 |
| X方向分辨率(μm) | 2.1 | 5.6 | 8.1 | 6.7 | 9.9 |
| Z方向重復性(μm) | 0.05 | 0.13 | 0.24 | 0.19 | 0.25 |
| 最大傾斜角度 (鏡面條件) | ±15.0 | ±20.0 | ±13.5 | ±20.0 | ±13.5 |
| 工作距離 | 8.0 | 20.6 | 64.0 | 20.6 | 64.0 |
| 全測量范圍下最大掃描速率(Hz) | 300 | 500 | 500 | 3000 | 3000 |
| 最大掃描速度(Hz) | 800 | 4000 | 3000 | 16000 | 11000 |
| IP等級 | IP55 | IP55 | IP30 | IP55 | IP30 |
| 尺寸(高x寬x深)(mm) | 300 x 202x 62 | 419 X 354x91 | 432 x358x 113 | 419 x 354 x91 | 432 x 358x 113 |
| 重量 | 4.0 | 14.0 | 20.0 | 19.0 | 21.0 |
