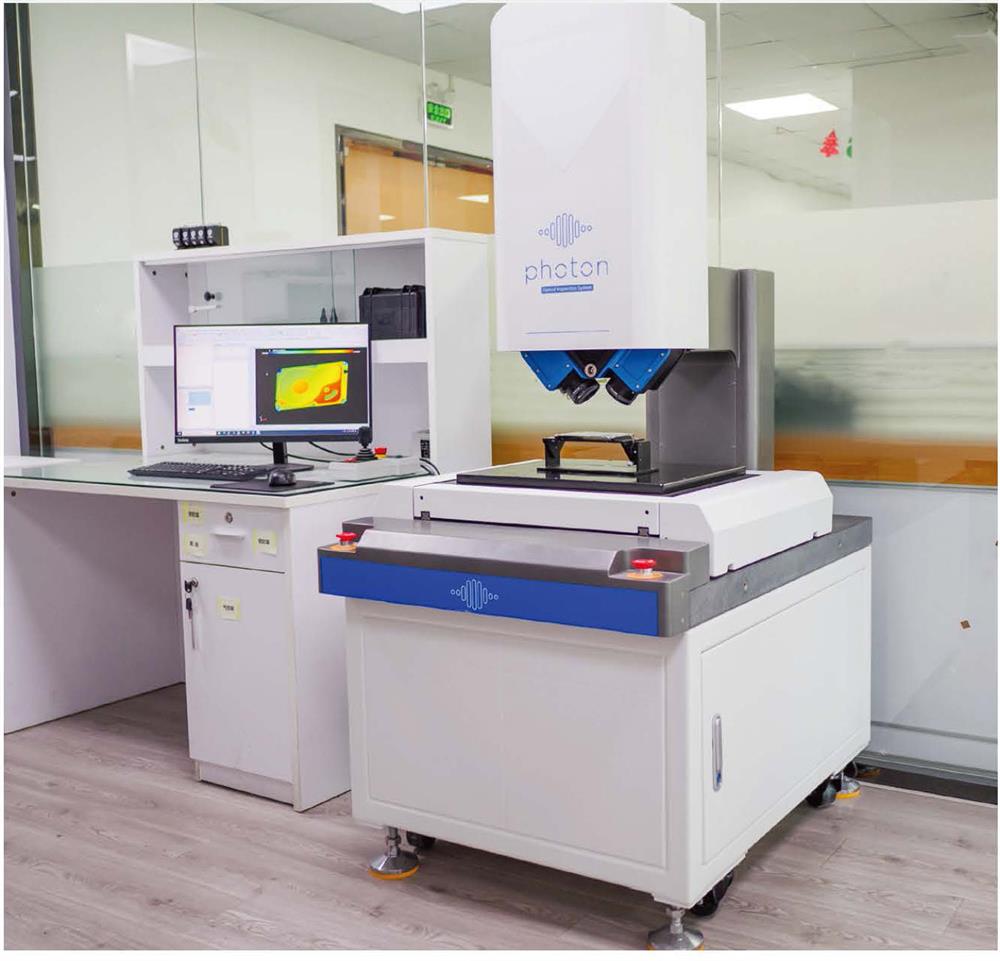

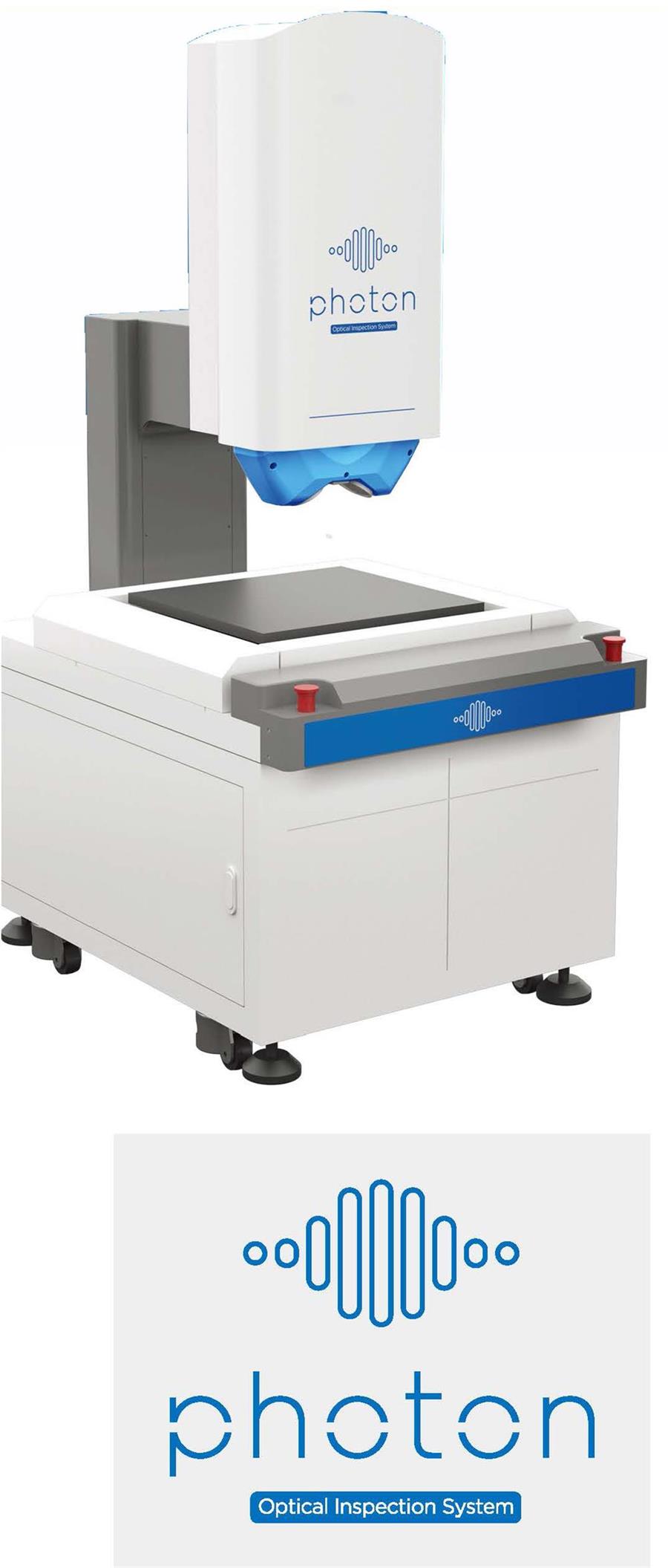

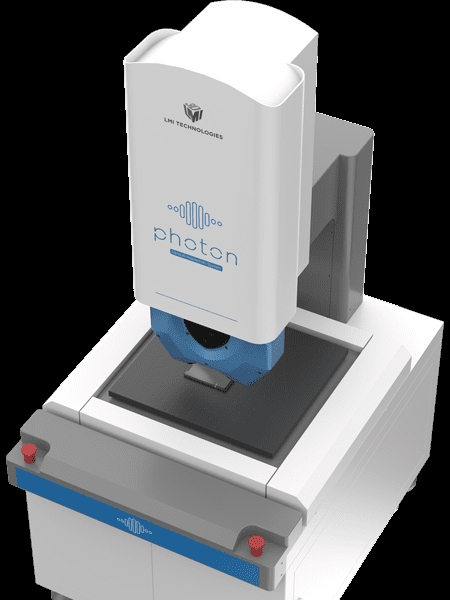

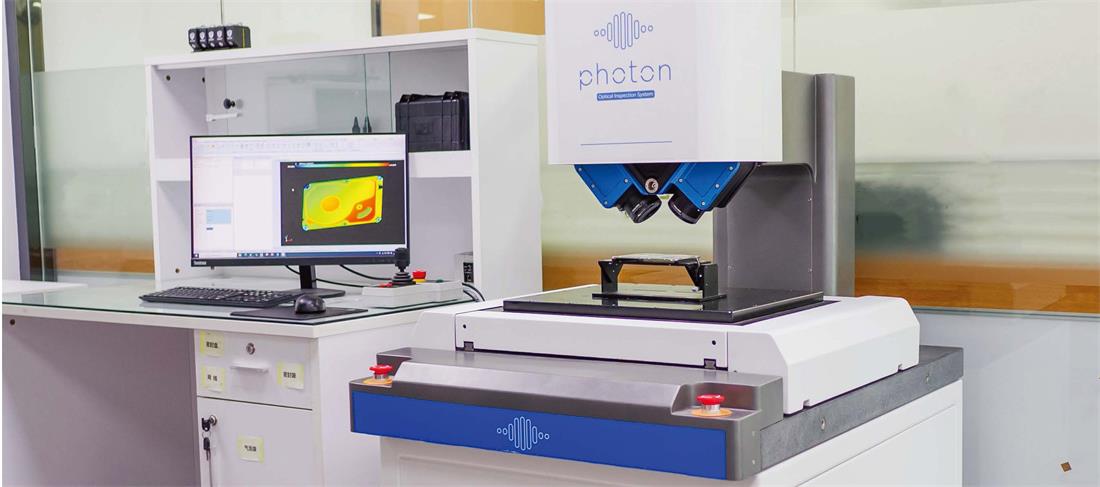

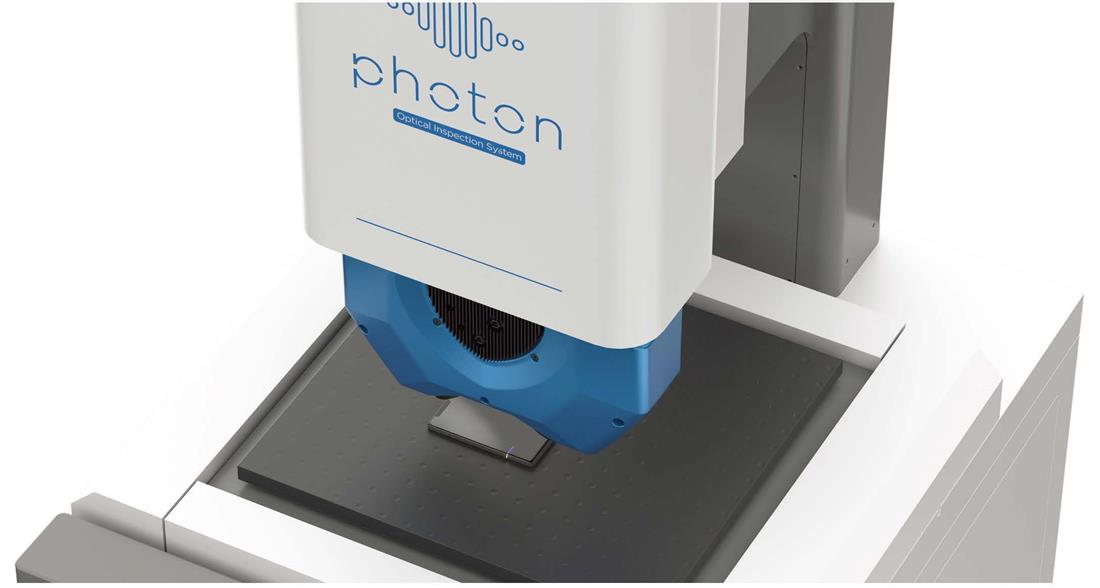

PHOTONTM 光學檢測系統簡介
 |
PhotonTM可對各種表面特征進行3D拖和檢測，包括透明、高反光、多層、有紋理、濕合和其他各種加工材料。PhotonTM可搭載3D線光譜共焦傳感器和3D線激光輪廓傳感器，能夠以亞微米精度掃描這些表面類型，成像質量和速度均優于競品。
PhotonTM通過高精度的綜碼器、高防囊機構沒計和自動拼接軟件，可在各種離線和在線檢測、實驗室和研發應用中，以超大視野掃描具有挑戰性的材料。
|
技術優勢
支持FocalSpec 3D線光譜共焦傳感器和線激光輪廓傳感器 |
|
 |

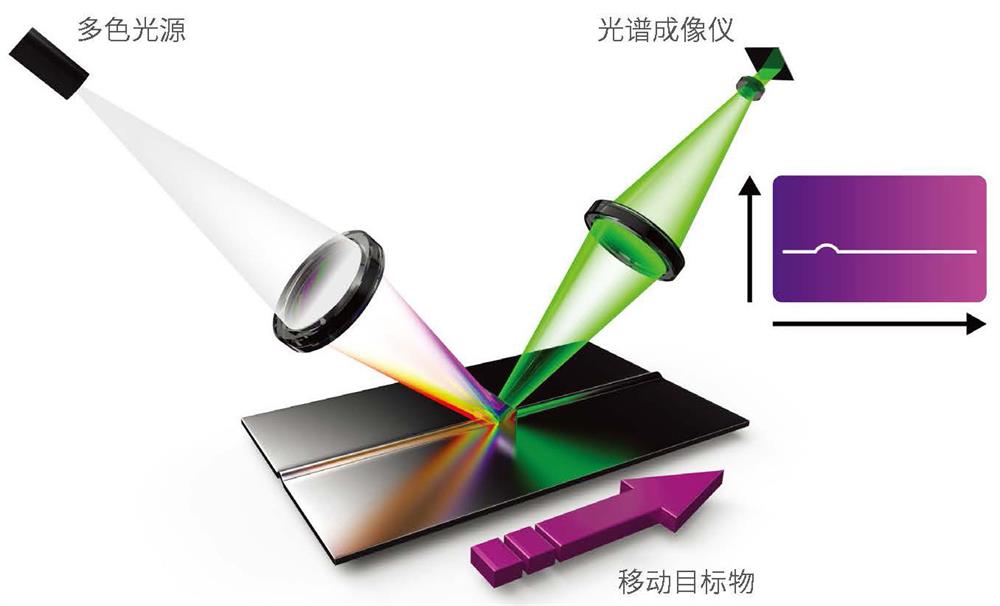

PhotonTM支持搭載FocalSpec 3D線光譜共焦傳感器，利用受專利保護的光學技術，將傳感器中的發射器發出的白光分成連續波長的光譜帶。特定波長的反射光均“聚焦”的返回傳感器的光譜接收器，光譜接收器將波長變化映射為高度或距離變化。傳感器的離軸設計使其可以同時進行3D形貌，2D強度數據和3D體層掃描。 請參照支持的3D線光譜共焦傳感器型號 |
|
|
獨特的光譜共焦科技：
|
 |
|
3合1成像功能
 |
在搭載FocalSpec 3D線光譜共焦傳感器時, PhotonTM能夠同時獲取3D形貌（3D表面幾何），3D體層掃描（多層3D幾何和2D強度）以及2D強度數據。 線光譜共焦掃描避免了有光澤金屬表面的帶來的反射影響，離軸排列設計使傳感器可進行多層掃描（體層掃描）。市面上極少有其他光學檢測系統可實現此獨特的掃描功能。 |

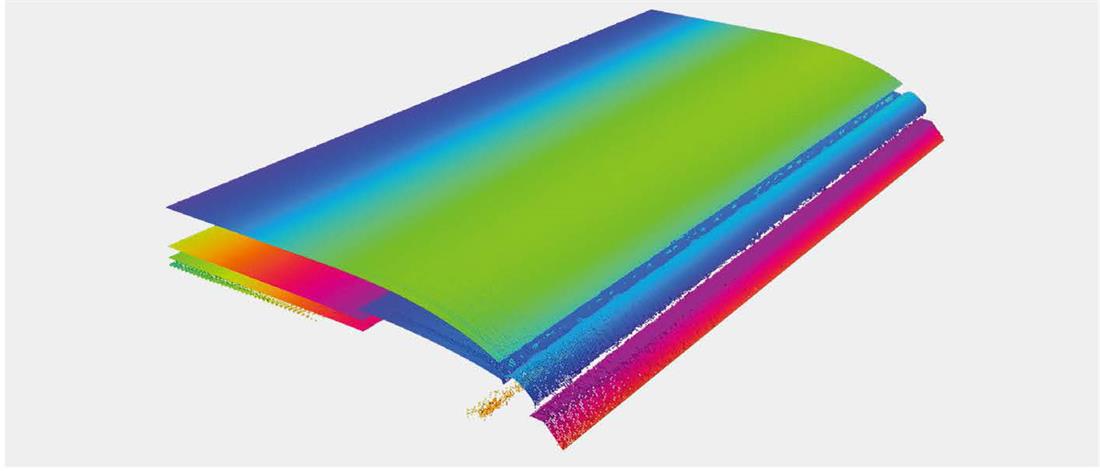

| 3D體層掃描可用來評估粘合玻璃元件的 物理性質 |
 |
| 3D體層掃描可用于幾何尺寸標注以及表 面和材料各層缺陷檢測 |
 |

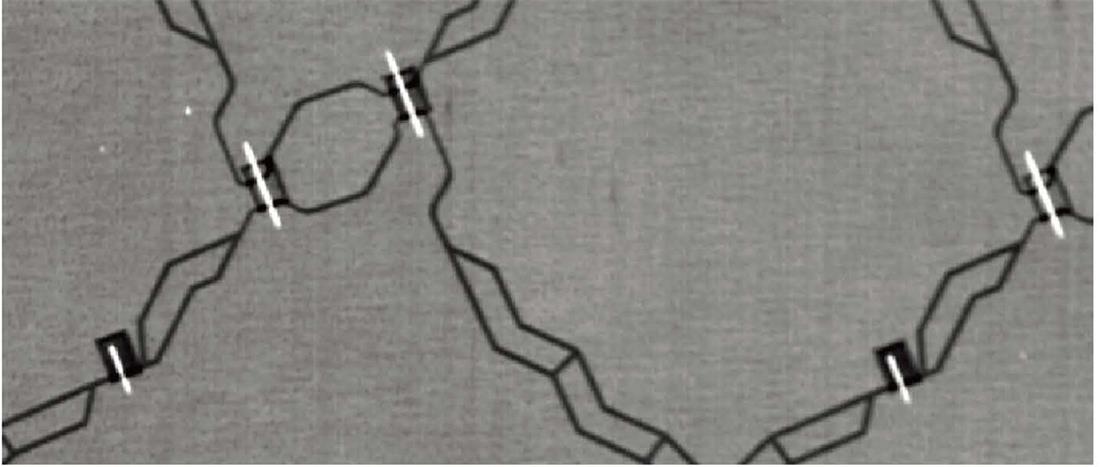

| 2D成像可用于簡單的物體和缺陷檢測 |  |
 |
FocalSpec 3D線光譜共焦傳感器包含嵌入式的快速信號處理元件，可檢測體層圖像中各層的3D輪廓，再以亞微米級別的精度處理每個測量點的高度信息，最后以高分辨率計算每一個檢測到的表面數據點的高度信息。

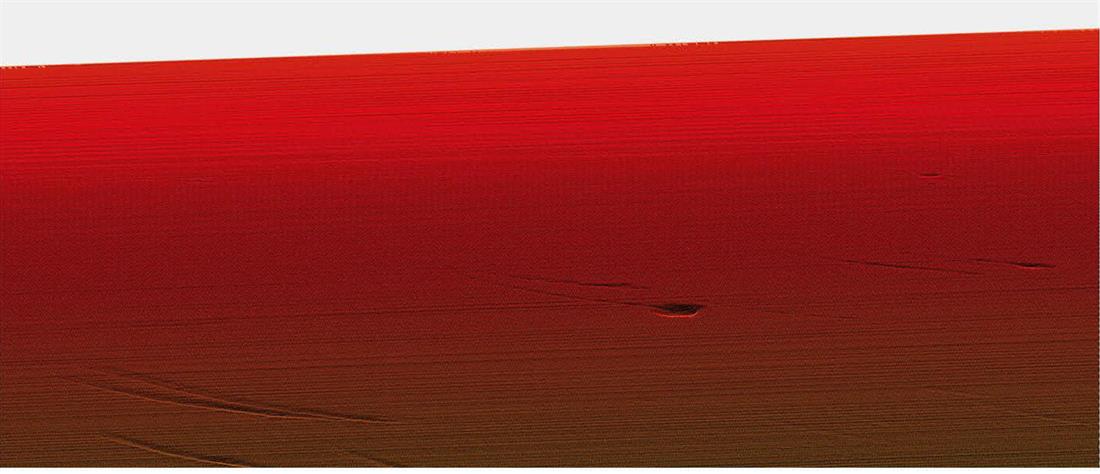

缺陷檢測
|
|

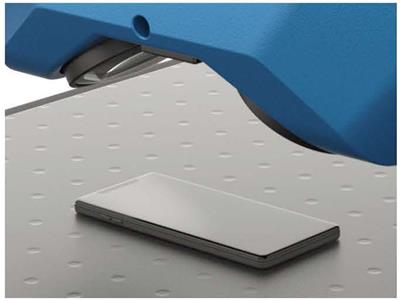

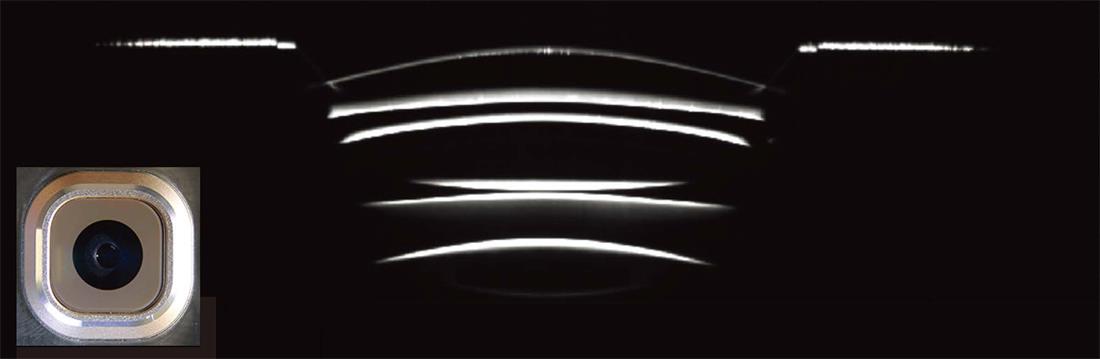

FocalSpec LCI 1201線共焦傳感器能夠可視化智能手機的攝像頭結構。除了進行尺寸測量外，還可以識別相機光學元件的分層信息以及顆粒。 |
|
 |
線激光輪廓傳感器
請參見，查看支持的線激光輪廓傳感器型號 |

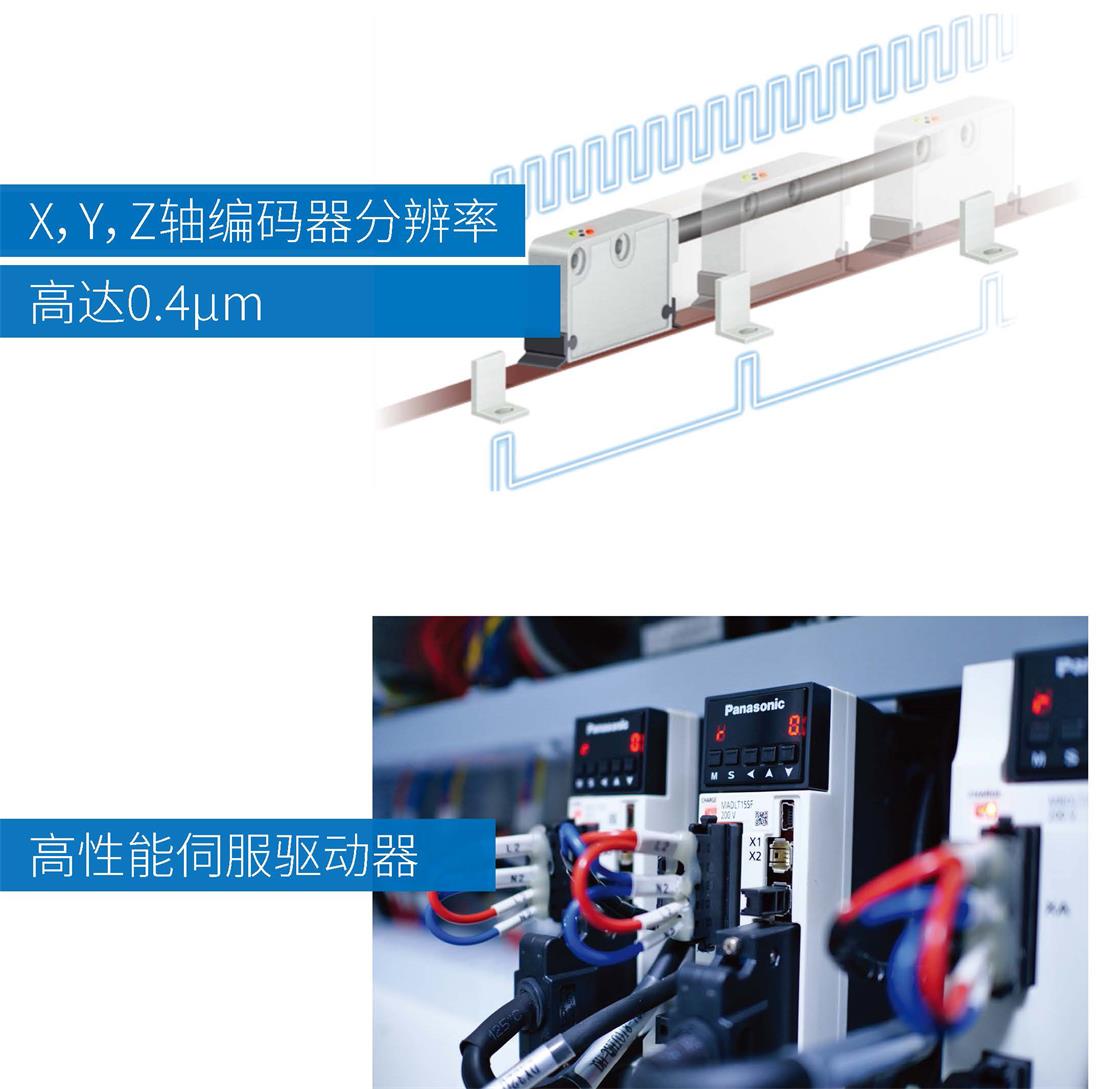

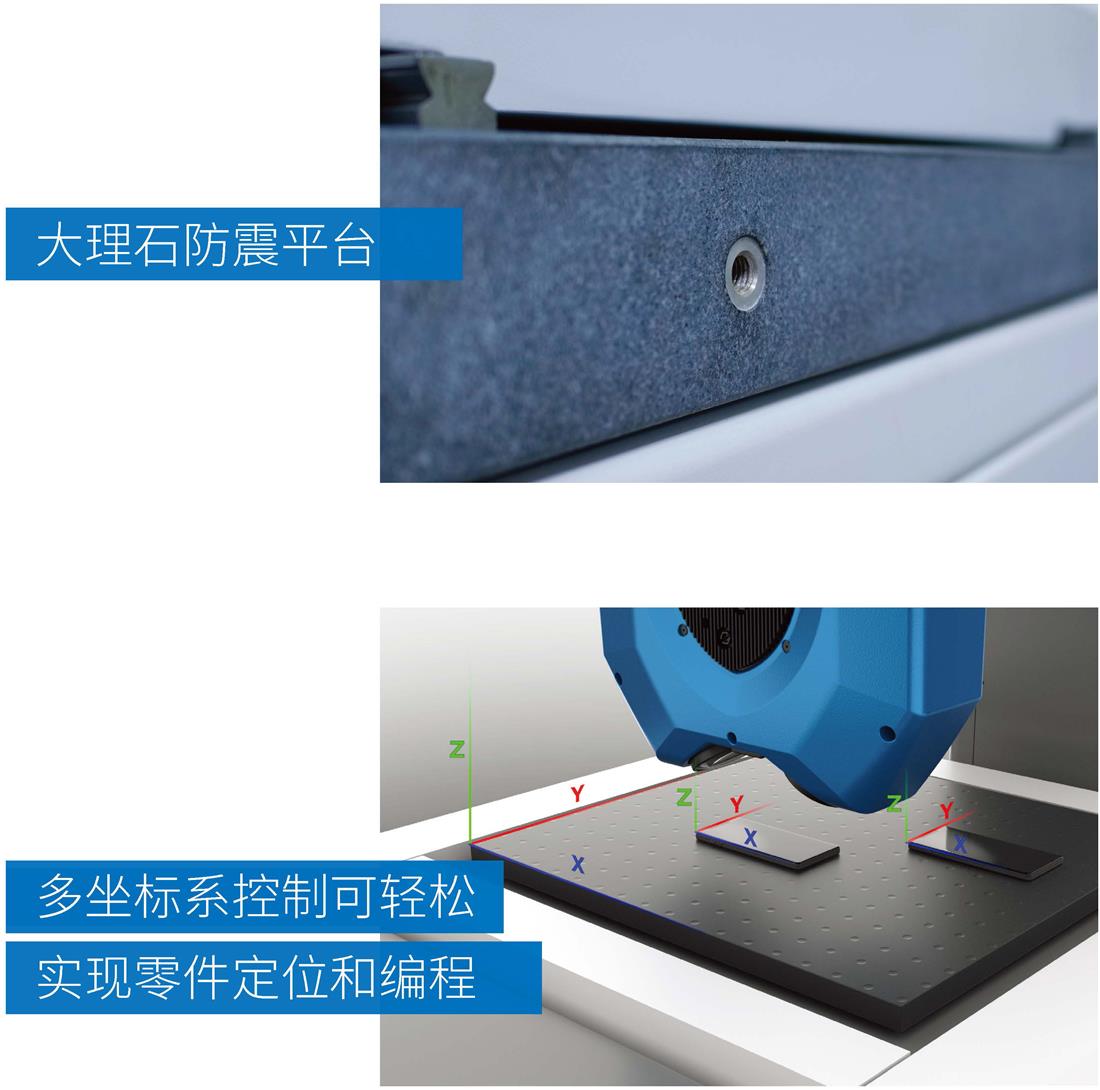

高精度且防震的運動系統

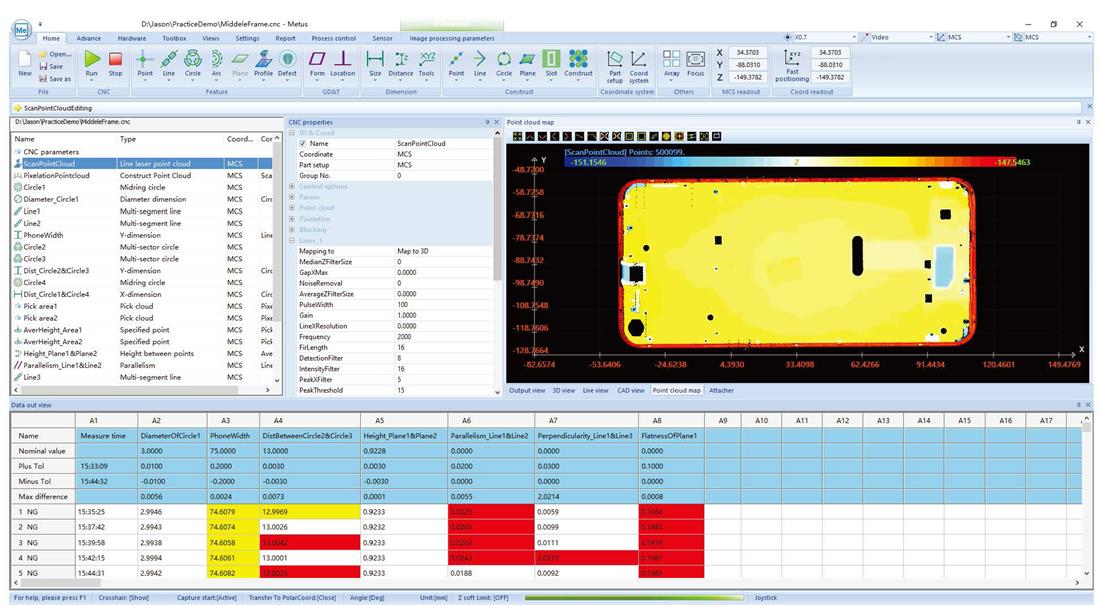

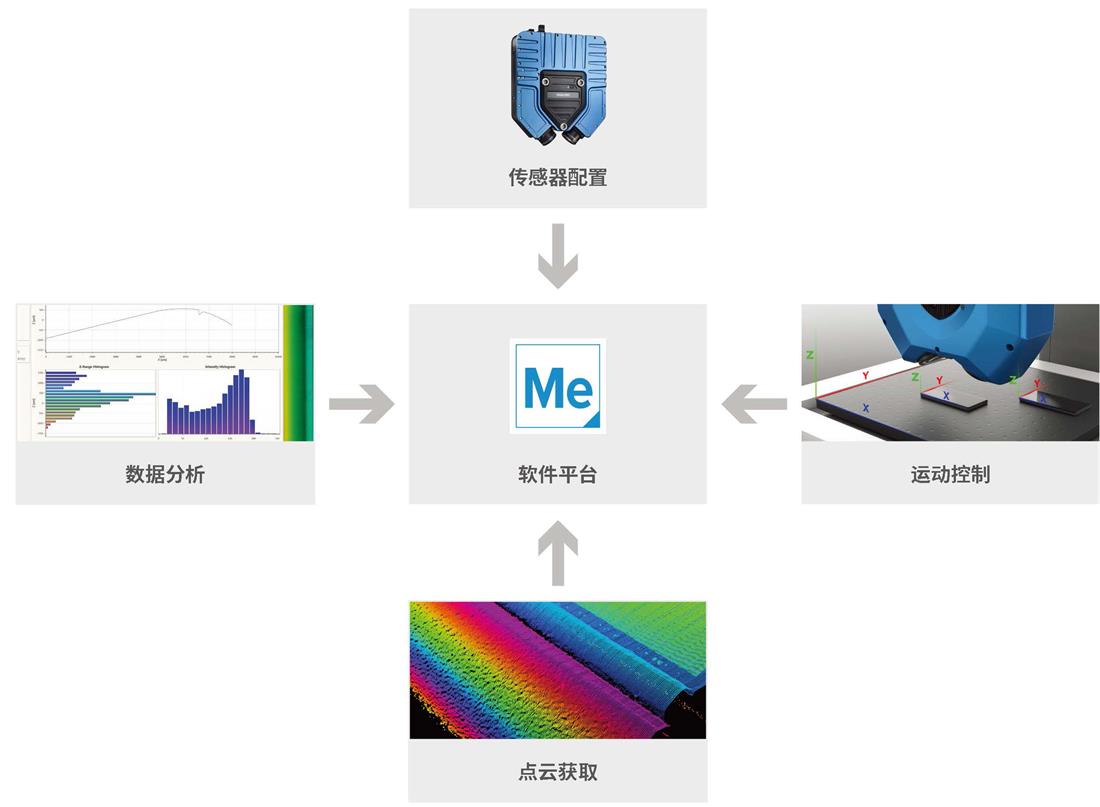

軟件平臺
多合一軟件平臺使用戶界面更直觀，可快速、輕松、靈活地進行每種類型的檢測。 |

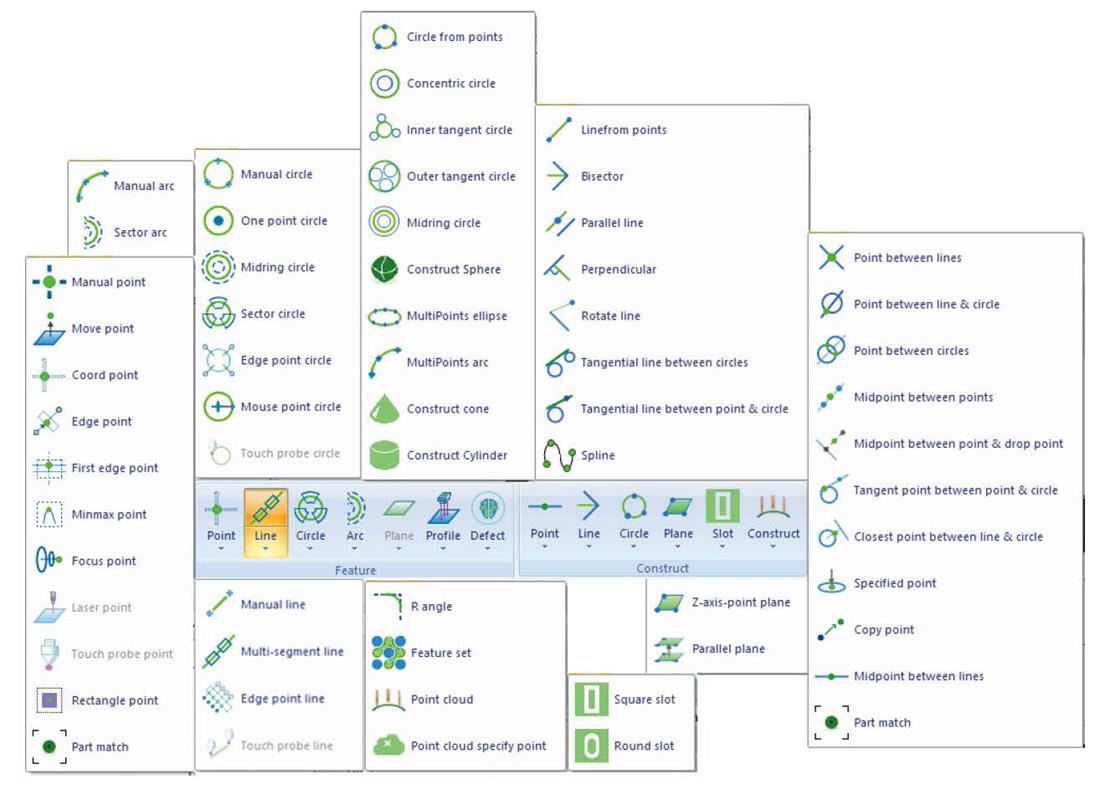

提供多種特征檢測和構造工 具，可自動提取零件幾何形狀。 |
生成用于表面特征分析的標準化計量報告 |
表面特征測量應用
表面粗糙度 |
|
PhotonTM光學檢測系統可為一系列自動化生產工藝提供非接觸、超快速的表面微觀形 |

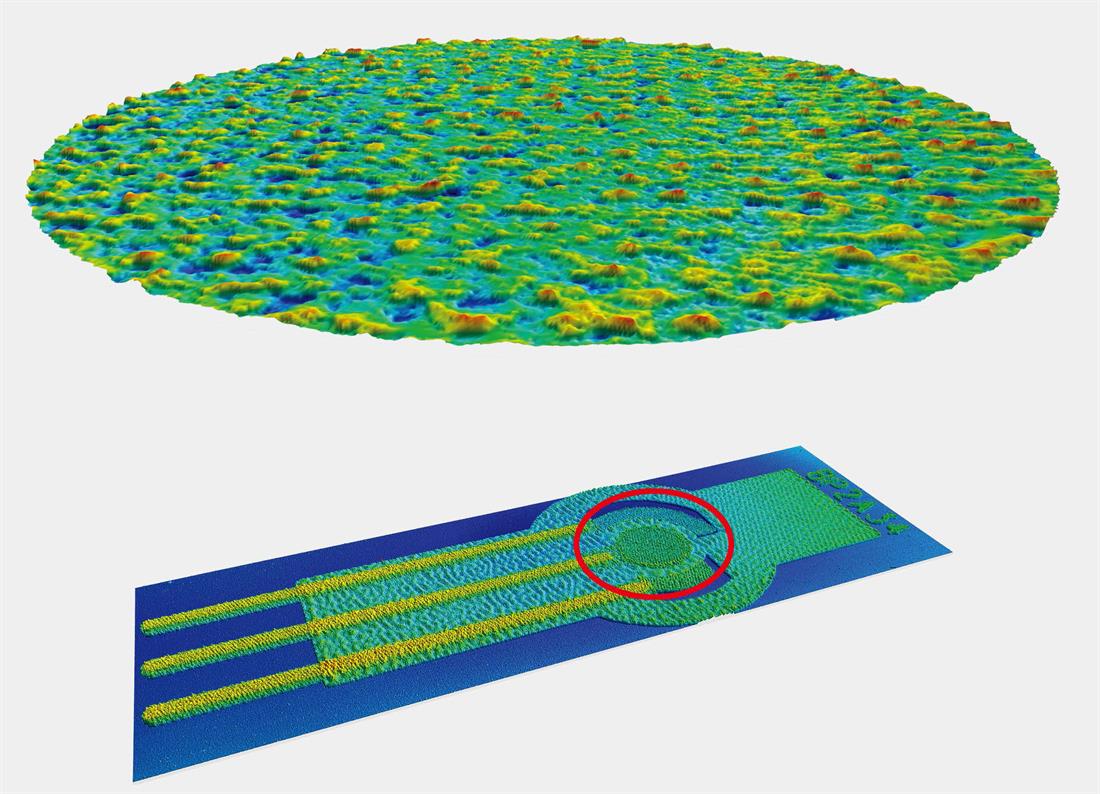

生物傳感器的表面粗糙度

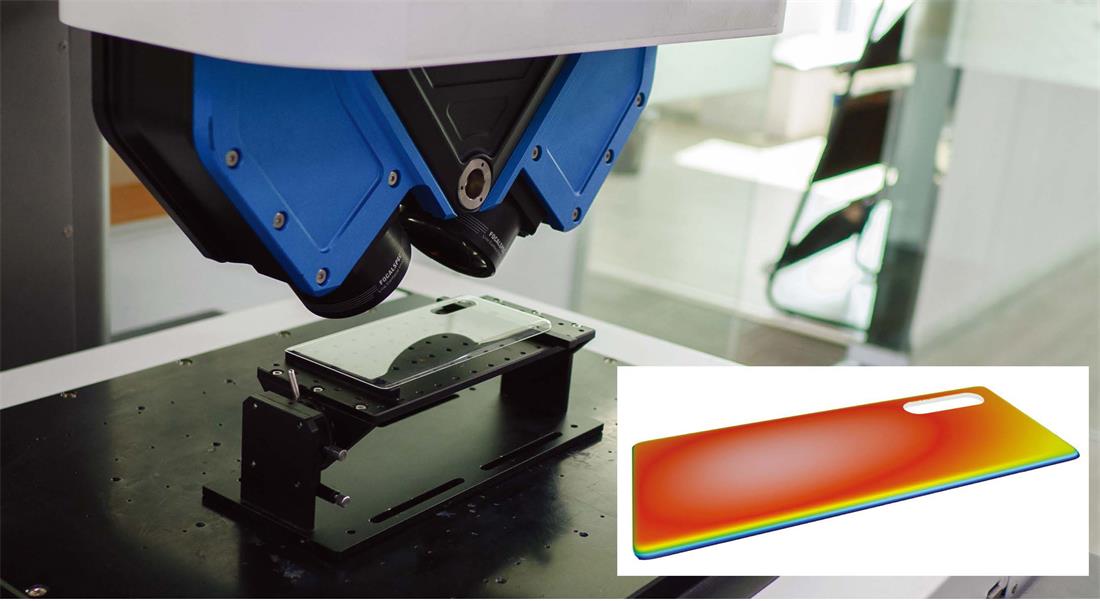

手機顯示屏 |
|
|
技術參數
|
PhotonTM系統 |
| XYZ運動系統 | |
| X,Y和Z編碼器分辨率 | 最小間距0.4μm（可配置掃描間距是0.4μm的整數倍） |
| 最大掃描區域（XY） | 400mm x 300mm |
| 最大樣品高度（Z） | 300mm |
| 掃描路徑編程 | 掃描區域可配置 |
| 真空臺 | 包含 |
| 最大掃描速率 | 200 mm/s |
| 接電 | |
| 電源 | 230/110 VAC |
| 連接 | USB + 以太網LAN RJ45或SFP +（視傳感器而定） |
| 機械 | |
| 掃描儀重量 | 295 kg（不包括傳感器） |
| 掃描儀尺寸（深度“寬度“高度） | 1065mm x 780mm x 1761mm |
| 可搭載傳感器型號 | LC1401/1201/1220/ 1600/1620 G2410/2420/2510/2512/2520/2522 |
| 軟件 | |
| 數據獲取 | Metus |
| 測量和分析 | Metus（可選Mountains Map/VSE） |
| 坐標系系統 | 多坐標系系統 |
| 測量功能 | 零件校準，特征檢測，輪廓提取，幾何尺寸和形位公差（GD&T），表面粗糙度分析 |
| 工作流程 | 自動提取零件幾何形狀實現過程控制 |
| 語言 | 英語，簡體中文，繁體中文，日語，韓語 |
傳感器參數

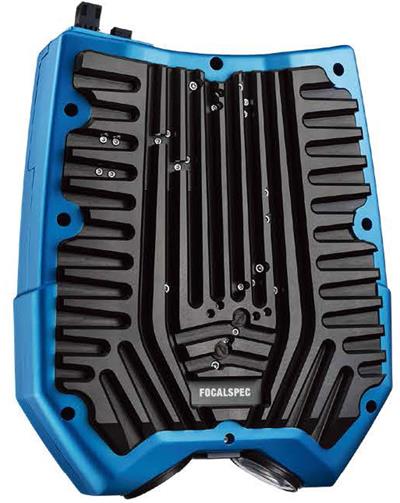

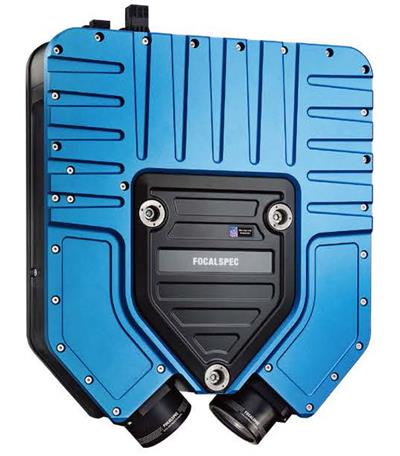

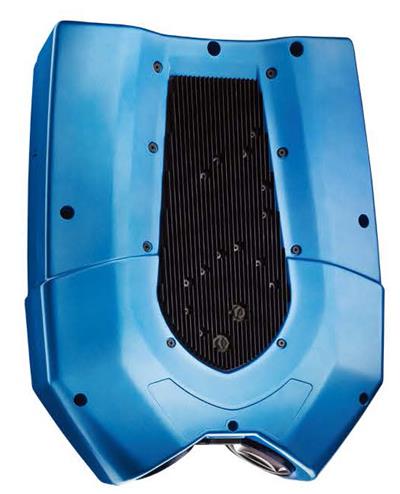

3D線光譜共焦傳感器

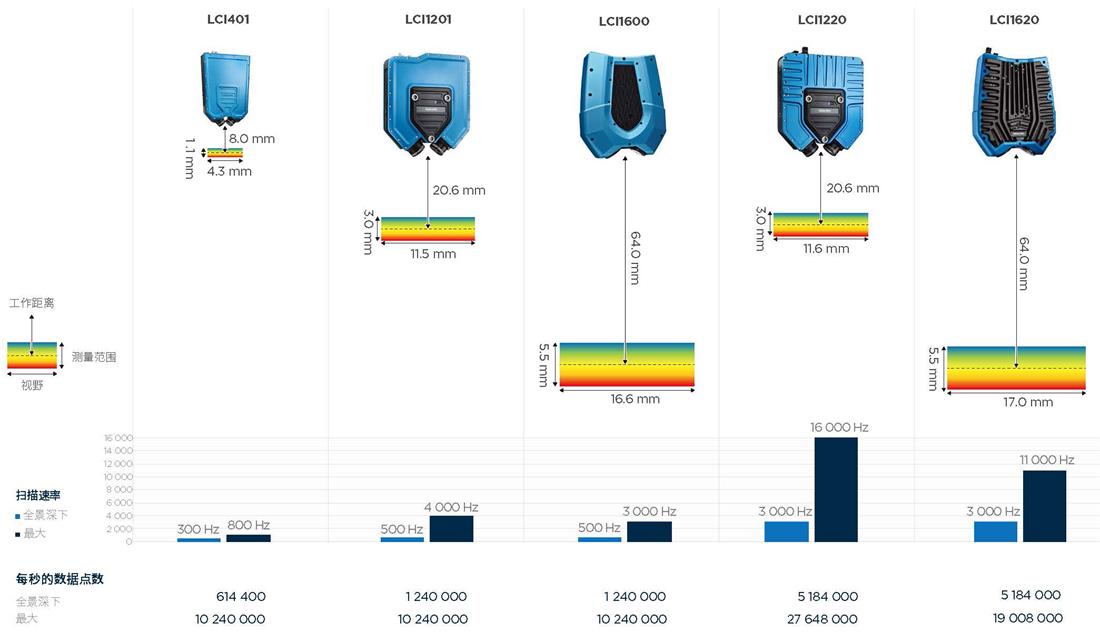

| LCI401 | LC11201 | LCI1600 | LCI1220 | LC11620 | |
| 視野 | 4.3 | 11.5 | 16.6 | 11.6 | 17.0 |
| X方向分辨率(μm) | 2.1 | 5.6 | 8.1 | 6.7 | 9.9 |
| Z方向可重復性 | 0.05 | 0.13 | 0.24 | 0.19 | 0.25 |
| 工作距離 | 8.0 | 20.6 | 64.0 | 20.6 | 64.0 |
| 景深 | 1.1 | 3.0 | 5.5 | 3.0 | 5.5 |
| 全景深下掃描速率(Hz) | 300 | 500 | 500 | 3000 | 3000 |
| 最大掃描速率2 (Hz) | 800 | 4000 | 3000 | 16000 | 11000 |
| 點數/輪廓數3 | 2048 | 2048 | 2048 | 1728 | 1728 |
| 最大鏡面下角度兼容性 | ± 15.0 | ± 20.0 | ± 13.5 | ± 20.0 | ± 13.5 |
| 尺寸(高x寬x深) (mm) | 300 X 202 X 62 | 419 X 354 x91 | 432 X 358 x113 | 419 x 354 x91 | 432 x358x 113 |
| 重量 | 4 | 14 | 20 | 19 | 21 |
| 防護等級(EN 60529) | IP55 | IP55 | IP30 | IP55 | IP30 |
| 電源4 | 24 VDC, 2A | 24 VDC, 2.5A | |||
| PC連接方式 | 千兆以太網 | 萬兆以太網（光纖） | |||
| 數字量輸入 | 3X24V高速數字信號輸入 | 3 x 5-24V高速數字信號輸入 | |||
|
1）使用FocalSpec在指定參考距離下測量目標時，Z軸的標準偏移量 2）在全景深，測量范圍為0 4亳米下的最大頻率 3）輸出：X方向，Z方向，以及每個輪廓數據點的強度 4）最大能耗時，推薦適用電源為24VDC 4A 請期待可支持更多線光譜共焦傳感器型號。參數如有變化恕不另行通知。FocalSpec的LCI技術擁有全球?qū)＠?/span> |
|||||
傳感器參數
3D線激光輪廓傳感器
|

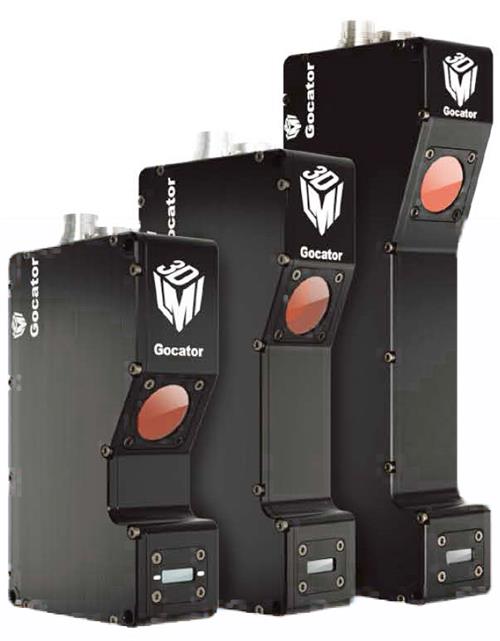

Gocator® |
| 型號 | 2410 | 2420 | 2510 | 2512 | 2520 | 2522 | |
| 激光線輪廓點數 | 1710 | 1940 | 1920 | 1920 | 1920 | 1920 | |
| 掃描速度(kHz) | 200 | 200 | 2400 | 2400 | 1600 | 1600 | |
| Z方向線性度(+/-% of MR) | 0.015 | 0.006 | 0.015 | 0.015 | 0.006 | 0.006 | |
| X方向分辨率 (μm)(輪廓線數據間隔) | 5.8-6.2 | 14.0- 16.5 | 8.0 | 8.0 | 13.0-17.0 | 13.0 - 17.0 | |
| Z方向重復性(μm) | 0.2 | 0.4 | 0.2 | 0.2 | 0.4 | 0.4 | |
| 安裝凈距離(CD) (mm) | 19 | 60 | 17.0 | 17.0 | 47.5 | 17.75 | |
| 測量范圍MR (mm) | 6 | 25 | 6 | 6 | 25 | 25 | |
| 視野(FOV) (mm) | 10- 10 (漫反射) | 27 -32 (漫反射) | 13.0-14.5(漫反射) | 13.0- 14.5(漫反射和鏡面) | 25.0-32.5(漫反射) | 25.0-32.5(漫反射)；25.0 (鏡面) | |
| 尺寸 | 44x90x145 | 44x90x145 | 46x80x110 | 46x80 x110 | 46x80x110 | 46x110x110 | |
| 重量 | 0.88 | 0.88 | 0.65 | 0.65 | 0.65 | 0.65 | |
| 可定制型號，激光等級以及包裝。請聯系深圳市華眾自動化工程有限公司規格，獲取更多信息。規格說明基于標準安全等級的激光。Z方向線性度和Z方向重復性會隨著激光安全等級的改變而變化。 以下規格適用于全部GOCATOR系列產品 |
|||||||
| 數據接口 | 千兆以太網 | ||||||
| 輸入 | 差分編碼器、激光安全控制器、觸發 | ||||||
| 輸出 | 2x數字型號輸出，RS485串口（115kBaud） | ||||||
| 輸入電壓(功率) | +24到+48 VDC（15瓦）；波動范圍：+/- 10% | ||||||
| 外殼 | 鋁合金全封閉機身，IP67防護等級 | ||||||
| 運作溫度 | 0 到 40°C | ||||||
| 存儲溫度 | -30 到 70°C | ||||||
| 抗震性 | 頻率10-55 Hz，X、Y和Z三個方向上1.5 mm雙向振幅，每個方向持續2小時 | ||||||
| 抗沖擊性 | 15g，半正弦沖擊，周期11 ms，從X，Y和Z三個方向的正負方向沖擊 | ||||||
| 掃描軟件 | 基于瀏覽器的圖形界面和開源SDK（軟件開發包）實現參數設置和三維數據實時可視化。提供開源SDK、本地驅動以及支持標準工業協議方便與用戶應用、第三方圖像處理軟件和PLC集成。 | ||||||
* 請期待可支持更多線激光輪廓傳感器型號。
傳感器參數

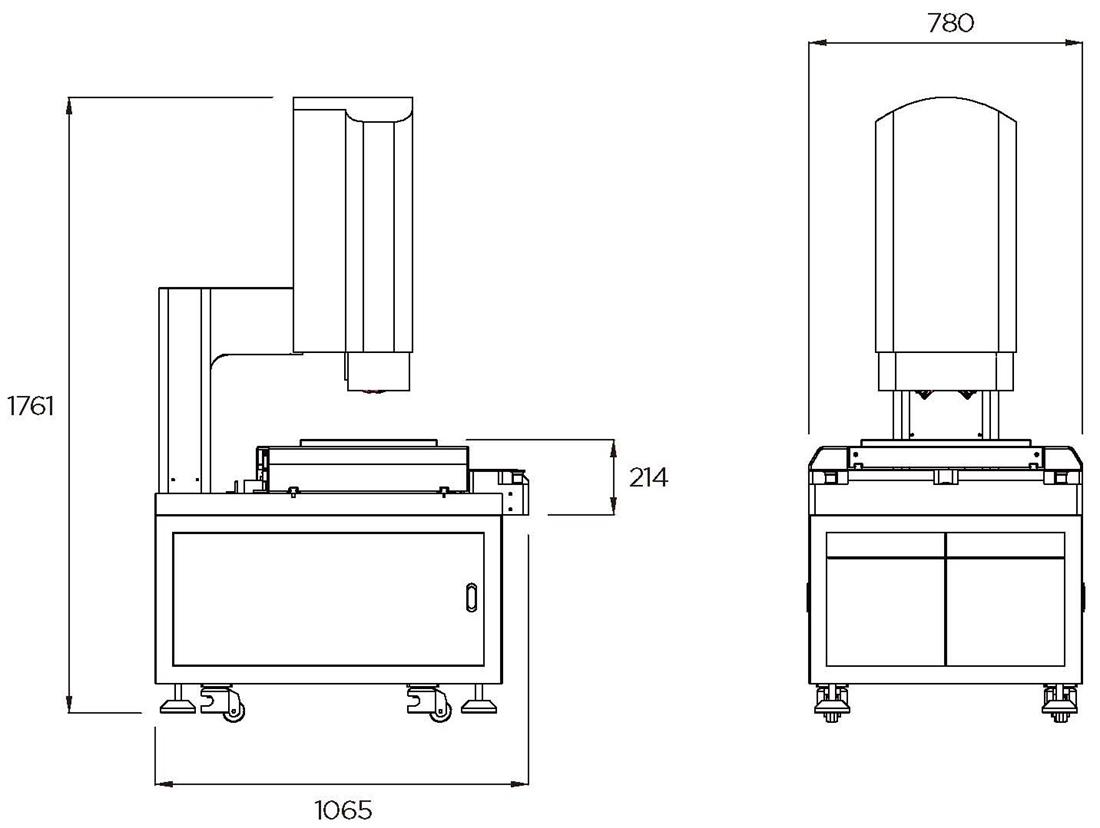

系統尺寸
零件
| 包含 | 標準 | 可選 | 備注 | |
| 軟件 | Metus | ● | ||
| VSE | ● | |||
| Mountains Map | ● | |||
| 電腦 | 電腦 | ● | ||
| 顯示器 | ● | |||
| 鍵盤 | ● | |||
| 鼠標 | ● | |||
| 遙控桿 | ● | |||
| 硬件 | 真空吸附平臺 | ● | ||
| 標定塊 | ● | |||
| 轉臺 | ● | |||
| 安裝板401/16xx | ● | |||
| 安裝板12xx | ● | |||
| 安裝板Gocator | ● | |||
| 傳感器 | LCI401 | ● | 必須選擇一個 | |
| LCI1201 | ● | |||
| LCI1220 | ● | |||
| LCI1600 | ● | |||
| LCI1620 | ● | |||
| G2410 | ● | |||
| G2420 | ● | |||
| G2510 | ● | |||
| G2512 | ● | |||
| G2520 | ● | |||
| G2522 | ● | |||
與其他計量級系統對比
為何使用PhotonTM ?
用于離線和在線質量檢測和產品研發
| 高性價比 | | 基于坐標測量機(CMM)的系統通常用于離線和在線質量檢測。然而CMM依靠機械臂移動和觸摸探針采集數據，速度緩慢且價格昂貴。相比之下PhotonTM能夠以快速，無損的方式實現首件或隨機零件檢測，而價格僅為CMM或其他NIST認證計量系統的一半。 |
| 標準化報告 | | 制造工程師需要生成已退出生產線的零件“報告”(首件或隨機零件)，以測量零件之間的形狀相對差異或與標準零件進行比較。PhotonTM內置的軟件可生成標準化的計量報告，與競爭對手產 品生成的數據相同。 |
| 獨有的測量功能 | | 利用具備全球?qū)＠木€光譜共焦傳感器技術，PhotonTM是市面上唯一能夠?yàn)槎鄬樱该?半透明和曲面材料邊緣提供高精度2D/3D表面特征檢測的非接觸式光學檢測系統。 |
| 自動3D成像拼接 | |
Photon可自動拼接多張3D圖像，意味著您可以通過一個傳感器獲得多傳感器掃描的結果。這樣可以節省您獲取數據、設置、同步和管理多個傳感器的時間、精力和成本。 |
| 適用于研發項目 | | 除了質量檢測應用，研發工程師還可以使用PhotonTM在樣機評估中進行快速GD&T表面特征檢測，或驗證供應商參數(例如內部組件集成到大型組件時)。 |
