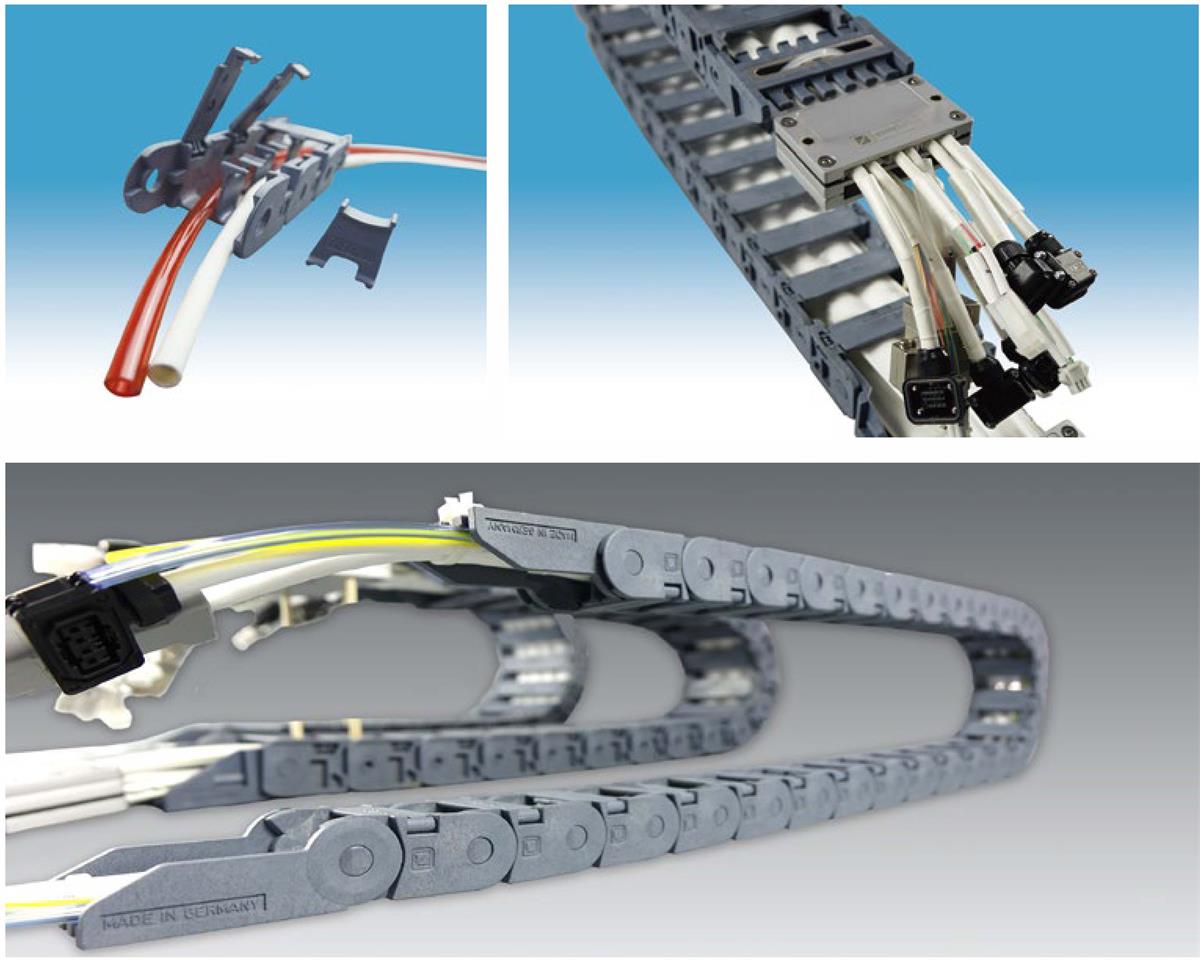

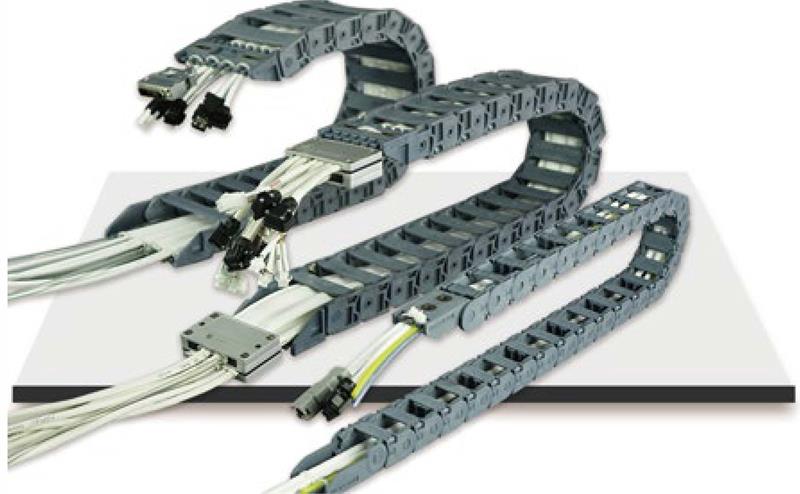

ESD防爆拖鏈介紹

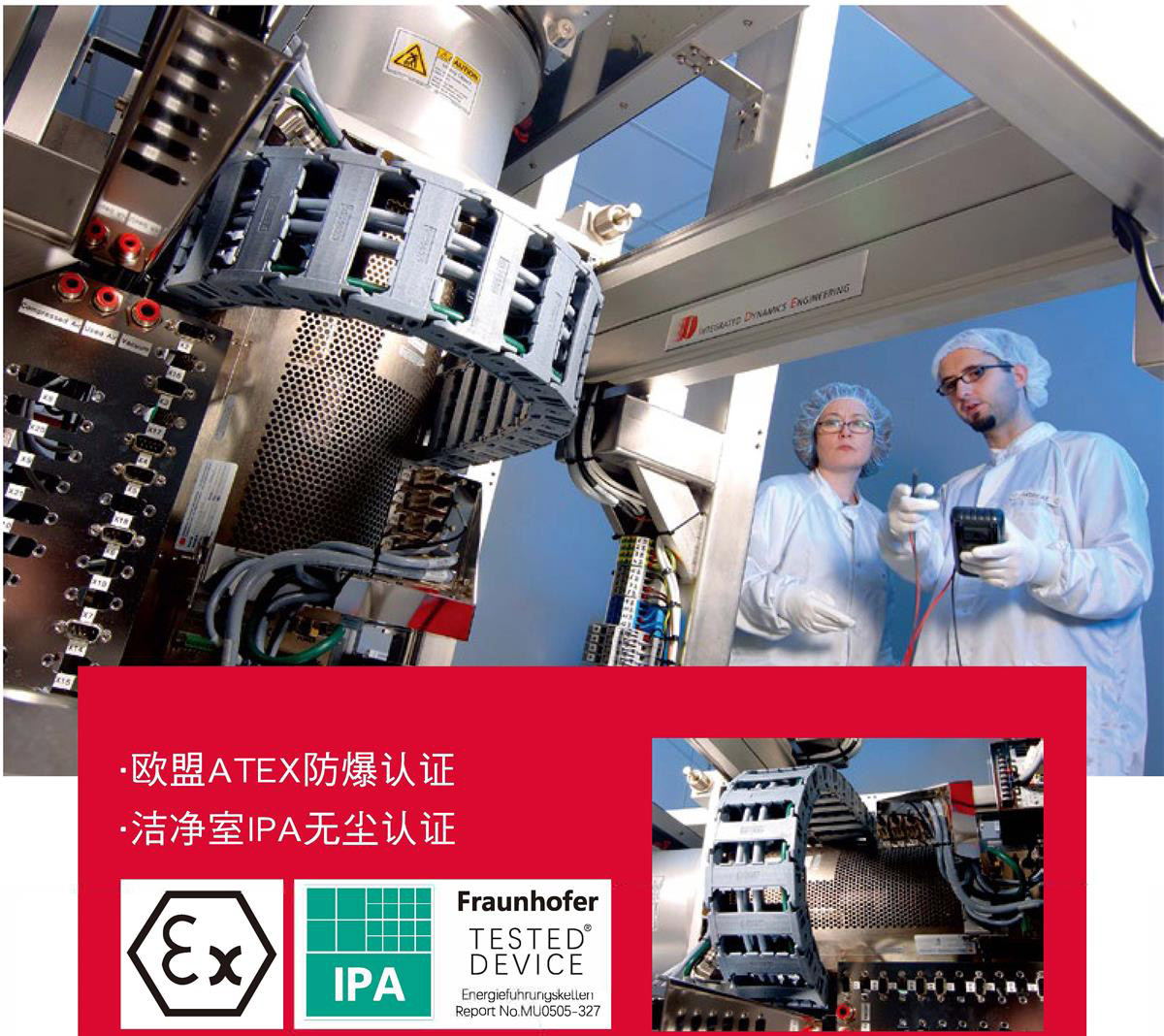

德國研發的防爆拖鏈 ESD-Chains，由特種靜電阻抗材料制作而成，具有非常強的導電性和靜電釋放能力，可以有效的抗電磁干擾，保護設備在高危易爆的環境中正常運作。ESD系列的產品，通過歐盟ATEX-RL94/9/EG，CE EX 112GD 的防爆認證，適用于多種易爆的危險作業環境中。

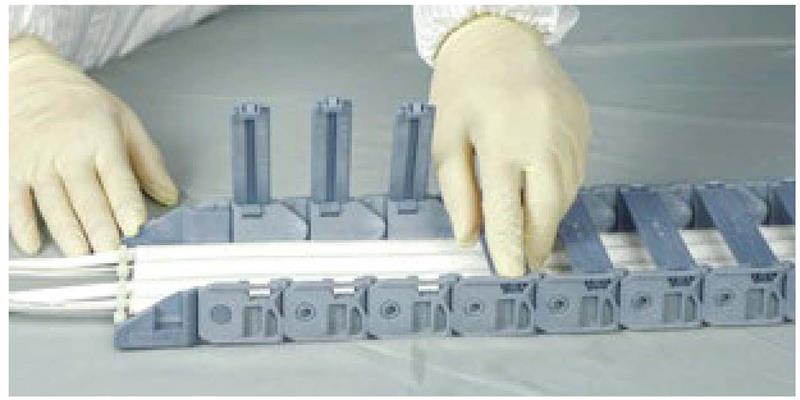

防爆拖鏈 ESD-Chains 的特點是低粉塵，產品通過德國專業機構 TFraunhofer-Institute for Manufacturing Engineering and Automation（IPA）的官方認證，可以有效降低拖鏈在運行過程中的粉塵數量，達到百級，千級無塵的使用效果。我司任何一-種標準拖鏈及其配件都可以被制作成這種防爆拖鏈。

ESD防爆拖鏈特點

拖鏈型號

MP 15

KA 14 接頭

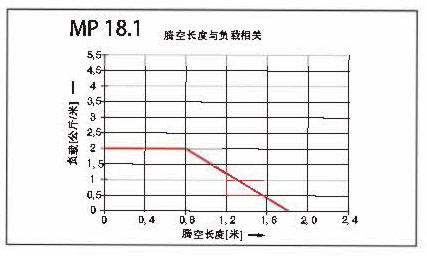

MP 18.1

KA 18.1 接頭

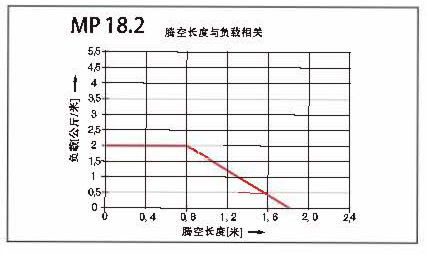

MP 18.2

KA 18.2 接頭

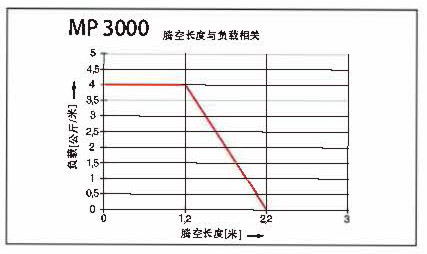

MP 3000

KA 3000 接頭

MP 41.2

KA 41.2 接頭

拖鏈型號

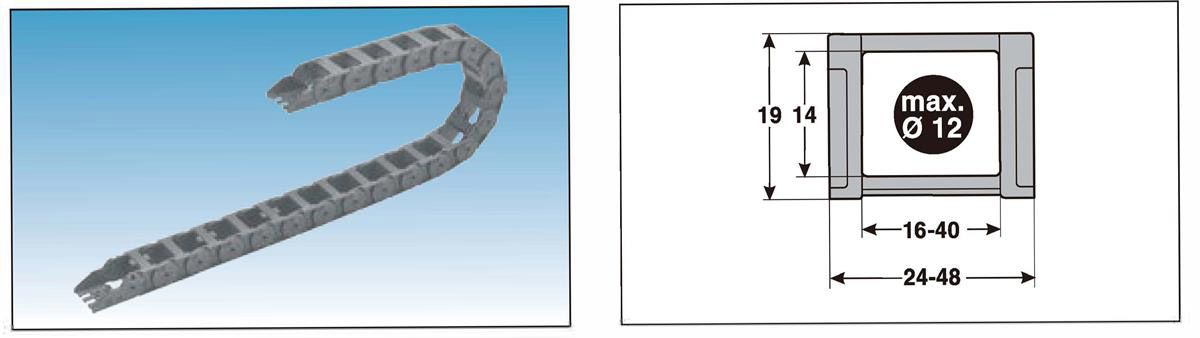

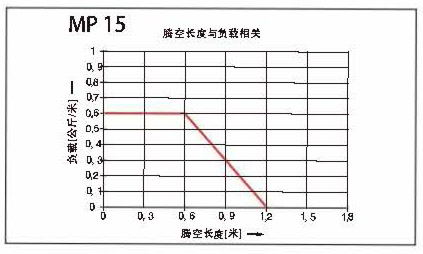

MP 15

• 內寬：16，20，30，40mm
• 外寬：內寬+8mm
• 內高：14mm
• 外高：19mm
• 彎曲半徑：25，38，48，75mm
• 一米拖鏈=38節 x 26mm
• 最大通線直徑12mm

• 垂直，懸掛：3m
• 垂直，站立：2m
• 速度：2m（滑行）/ 4m（架空）
• 加速度：2m（滑行）/ 2m（架空）
• 最大行程：12m（滑行）

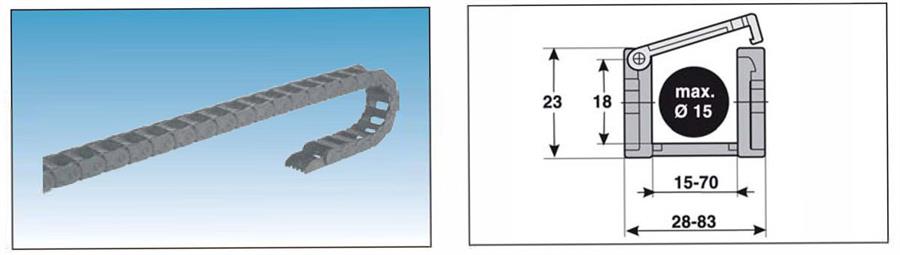

• 內寬：15，1B，25，37，50，70mm
• 外寬：內寬+13mm
• 內高：18mm
• 外高：23mm
• 彎曲半徑：28，38，48，78mm
• 一米拖鏈= 30節 x 33mm
• 最大通線直徑15mm

• 側向安裝，無支撐: 0.5m
• 垂直，懸掛：8m
• 垂直，站立：3m
• 速度：2m（滑行）/5m（架空）
• 加速度：5m（滑行）/5m（架空）
• 最大行程：20m（滑行）

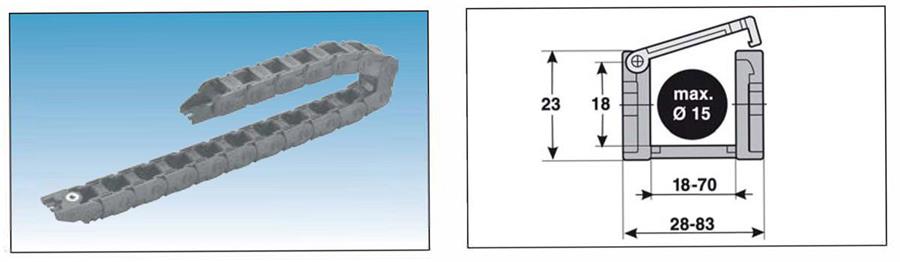

• 內寬：15，18，25，37，50，70mm
• 外寬：內寬+13mm
• 內高：18mm
• 外高：23mm
• 彎曲半徑：28，38，48，78mm
• 一米拖鏈= 30節 x 33mm
• 最大通線直徑15mm

• 側向安裝，無支撐：0.5m
• 垂直，懸掛：8m
• 垂直，站立：3m
• 速度：2m（滑行）/ 5m（架空）
• 加速度：5m（滑行）/ 5m（架空）
• 最大行程：20m（滑行）

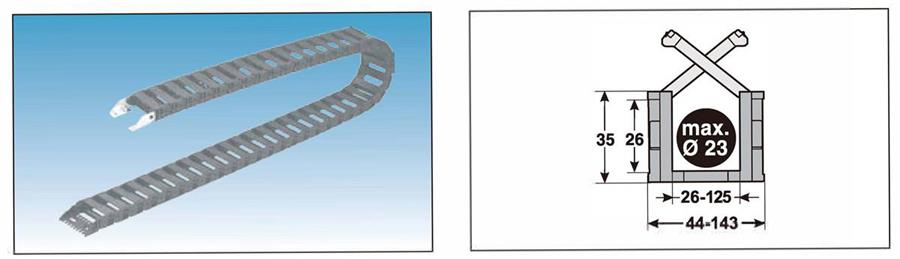

• 內寬：26，37，56，62，76，87，101，125mm
• 外寬：內寬+18mm
• 內高：26mm
• 外高：35mm
• 彎曲半徑：50，70，95，120，150，200，300mm
• 一米拖鏈= 22節x 45mm
• 最大通線直徑23mm

• 側向安裝，無支撐：0.7m
• 垂直，懸掛：40m
• 垂直，站立：3m
• 速度：3m（滑行）/ 6m（架空）
• 加速度：10m（滑行）/ 15m（架空）
• 最大行程：60m（滑行）

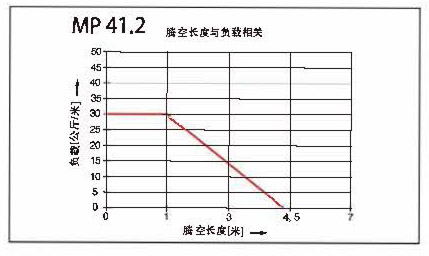

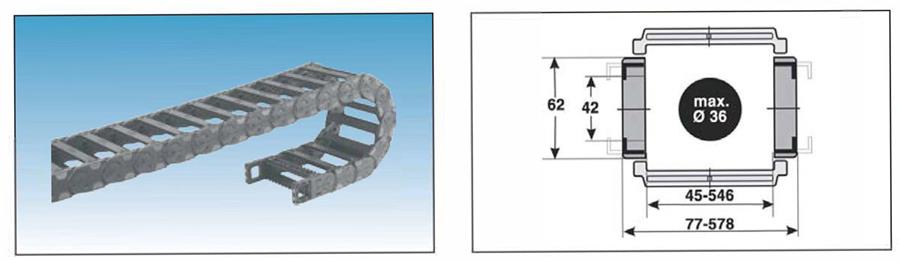

• 內寬：45，57，62，71，84，93，96，104，107，
  121，133，144，146，158，164，171，182，196，
  208，220，233，246，252，258，296，346，350，
  358，371，396，421，446，496，546mm
• 外寬：內寬+32mm
• 內高：42mm
• 外高：62mm
• 彎曲半徑: 90，120，150，175，200，250，300，350mm
• 一米拖鏈=13節 x 77mm
• 最大通線直徑36mm

• 側向安裝，無支撐：1m
• 垂直，懸掛：50m
• 垂直，站立：6m
• 速度：5m（滑行）/ 20m（架空）
• 加速度：25m（滑行）/ 30m（架空）
• 最大行程：120m（滑行）

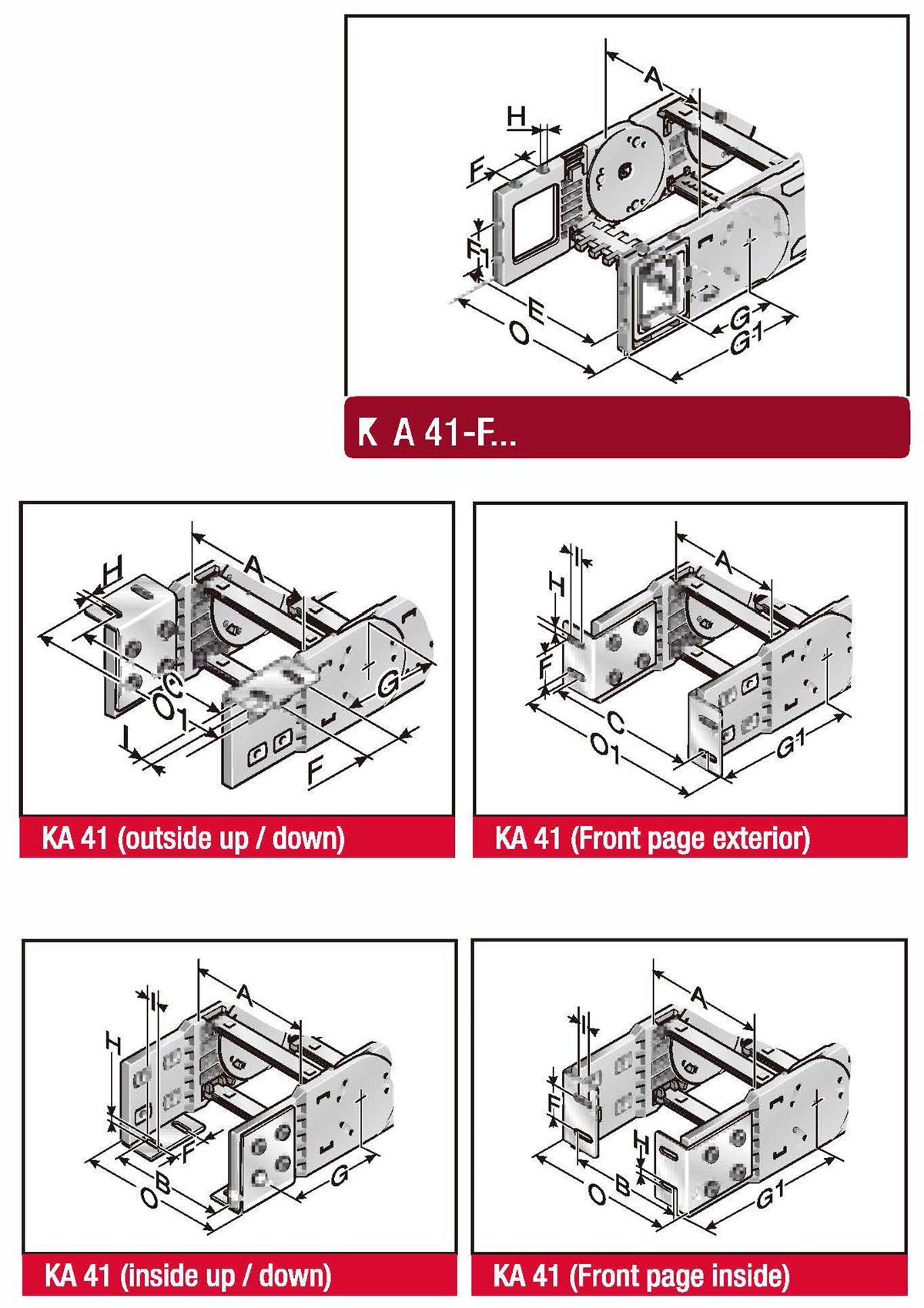

拖鏈接頭總覽
