CD22系列
業界超小體積的激光位移傳感器

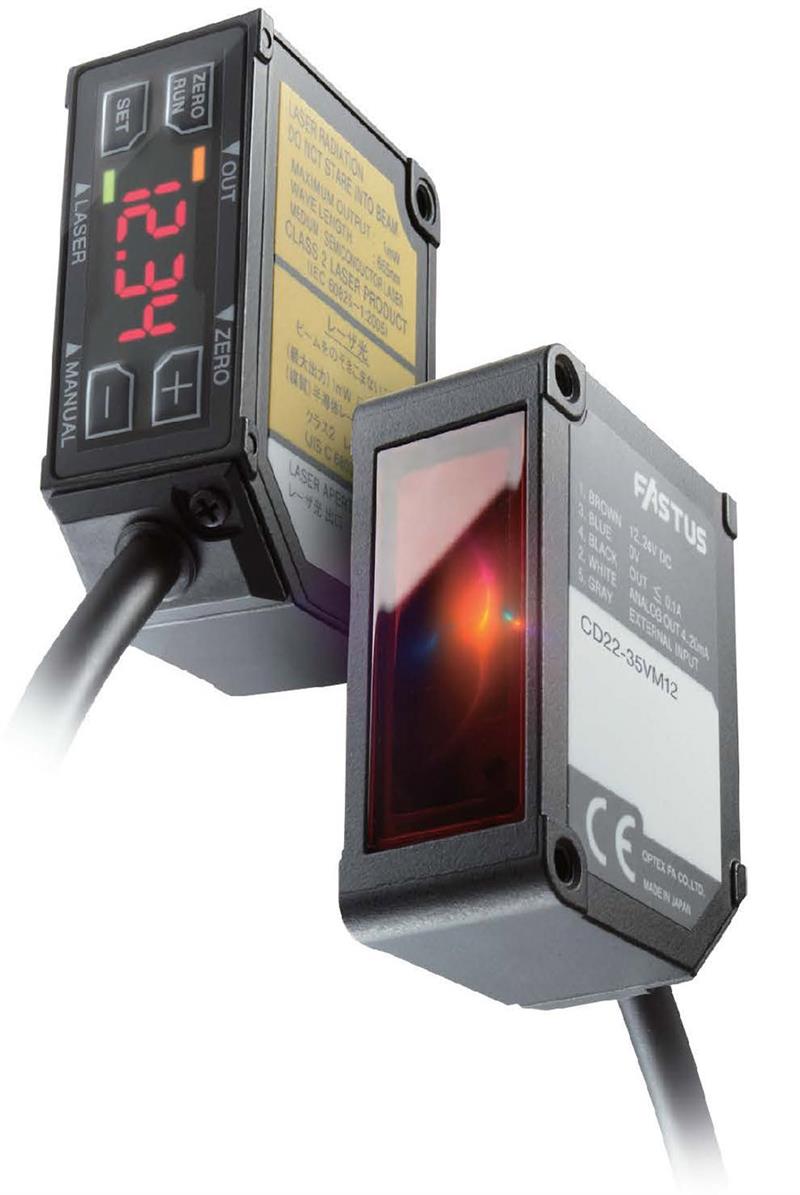

cD22超小型激光位移傳感器
- 4位數顯,內置控制器
- 具有媲美高端的高性能
- 重復精度1μm(CD22-15)
- 革命性的超小尺寸,適應于各種安裝環境
- 配置多種輸出方式：開關量輸出、模擬量電流/電壓輸岀、RS-485通信
CD22 超小型激光位移傳感器
 |

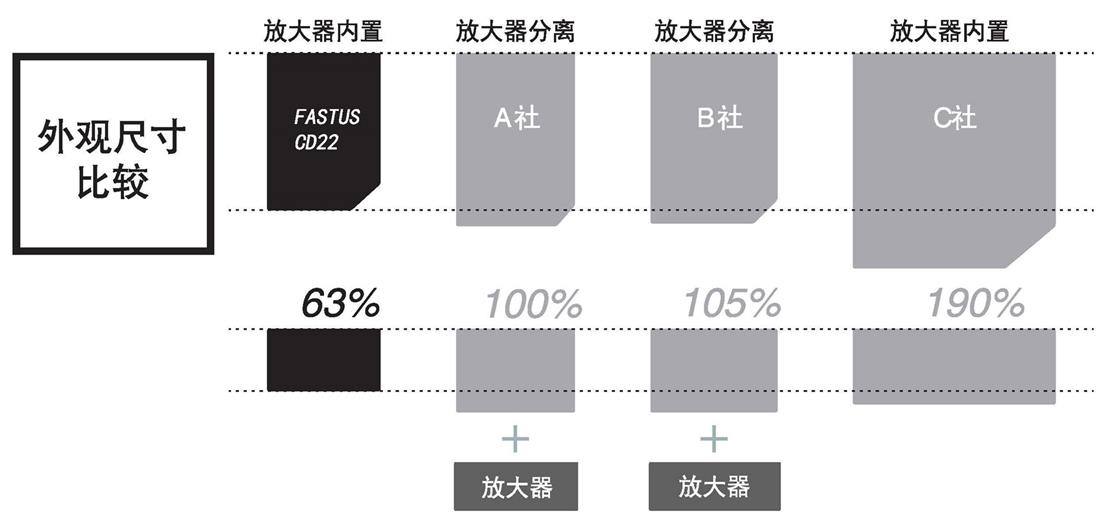

業界較小等級 W18XD31XH44mm ※內置顯示器 ※市場調查于2012年9月 |
具有高精度和高性能革命性的緊密性機型
采用新型的混合透鏡光學原理，融合先前多種光學技術，實現業界超小型的位移傳感器一FASTUS CD22系列。
- 超高性價比
- 內置測量處理器
- 具有與高端產品一樣的反饋回路
|

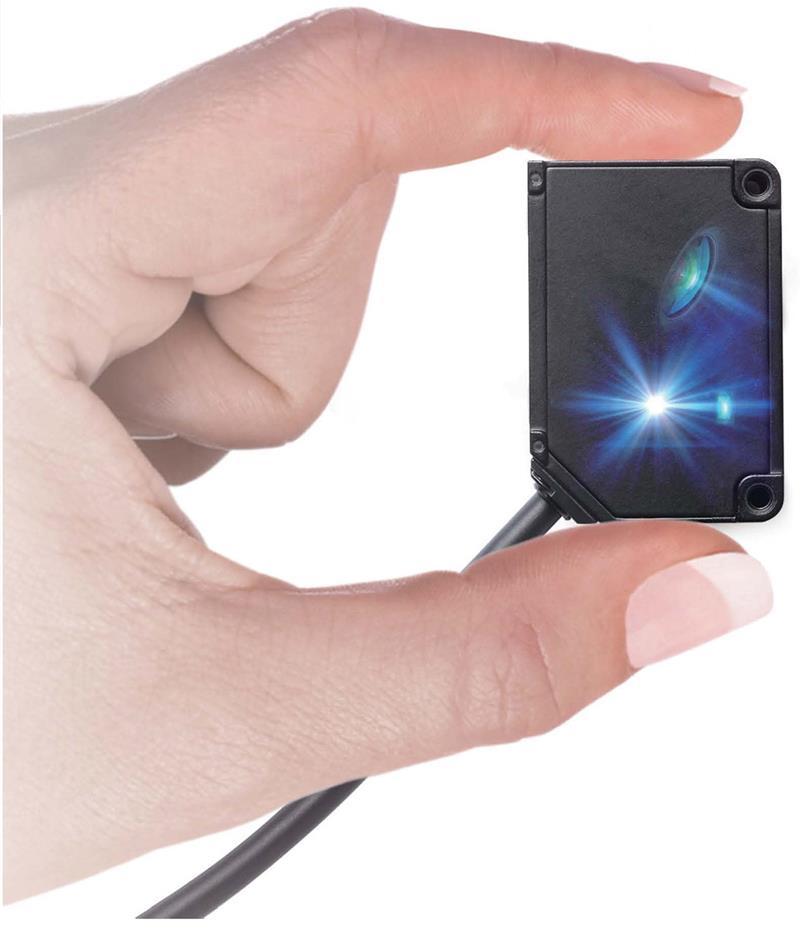

適應于各種安裝環境
業界上體積最小、體重最輕 輕重量的壓鑄鋁外殼 有效抑制安裝位置的偏移及溫度導致對測量的誤差
|
 |
|

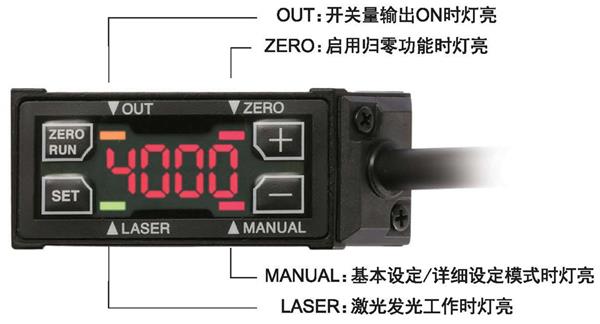

直觀的顯示面板
內置4位數.顯的顯示面板 可參考顯示數值調整檢測距離 4個操作按鈕實現多功能的簡單設定 |
 |
型號
| 種類 | 檢測范圍 | 重復精度 | 模擬量輸出 串行通信 |
型號 |
 漫反射型 |
 15±5mm |
1μm | 4~20mA | CD22-15A/CD22-15AC/CD22-15AM12 |
| 0~10V | CD22-15V/CD22-15VM12 | |||
| RS-485 | CD22-15-485C/CD22-15-485M12 | |||
 35±15mm |
6μm | 4~20mA | CD22-35A/CD22-35AC/CD22-35AM12 | |
| 0~10V | CD22-35V/CD22-35VM12 | |||
| RS-485 | CD22-35-485C/CD22-35-485M12 | |||
 100±50mm |
20μm | 4~20mA | CD22-100A2/CD22-100AC CD22-100AM12/CD22-100AM122 |
|
| 0~10V | CD22-100V2/CD22-100VM12 CD22-100VM122 |
|||
| RS-485 | CD22-100-485C/CD22- 100-485M12 CD22-100-485M122 |
|||
 150±100mm |
60μm | 4~20mA | CD22-150AM122 | |
| 0~10V | CD22-150VM122 |

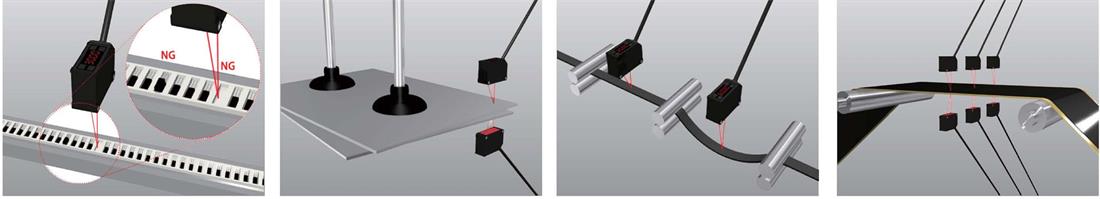

應用
 |
|||

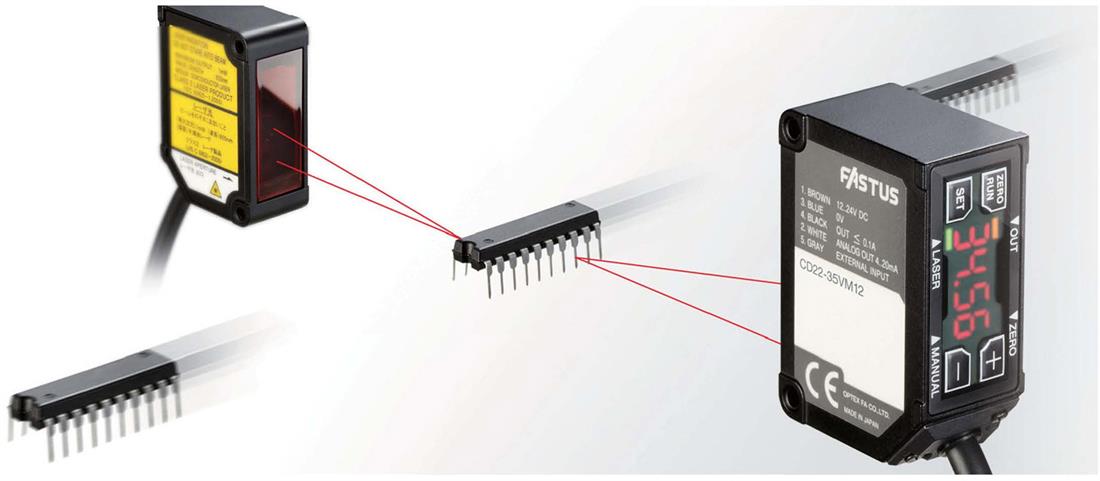

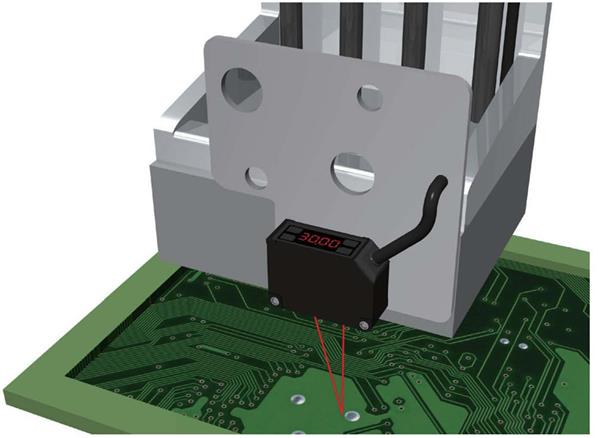

| 電子部件的有無凸起的檢測 | 板材的厚度檢測 | 檢測橡膠帶的拉緊 下垂程度 | 電池電極的厚度檢測 |
高精度

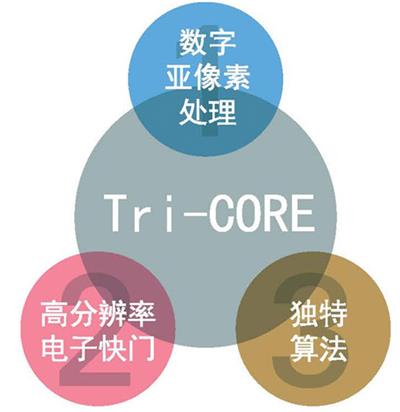

OPTEX-FA最新研發技術“Tri-CORE”
Tri-CORE：Triple Compensation and Optimization Reliable Engine
對受光波形進行三重補償及最優化處理，實現高精度穩定測量。
| 重復精度：1μm (CD22-15 □ M12） |

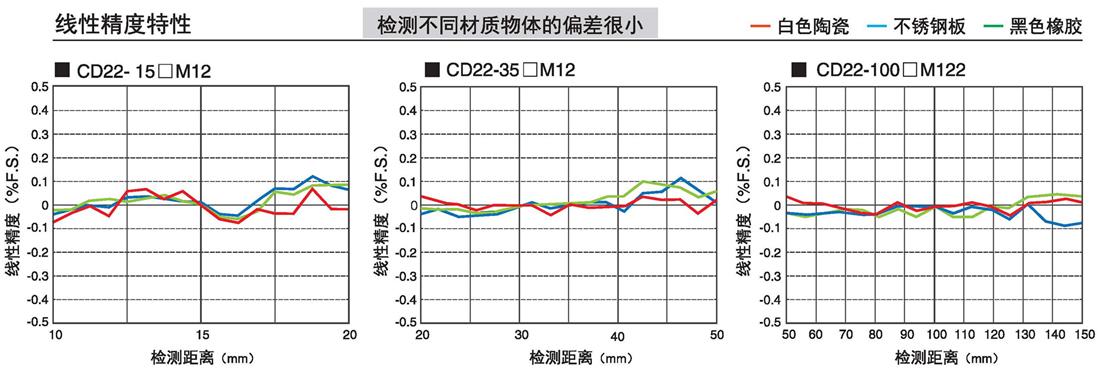

| 線性精度：±0.1% F.S. |
|

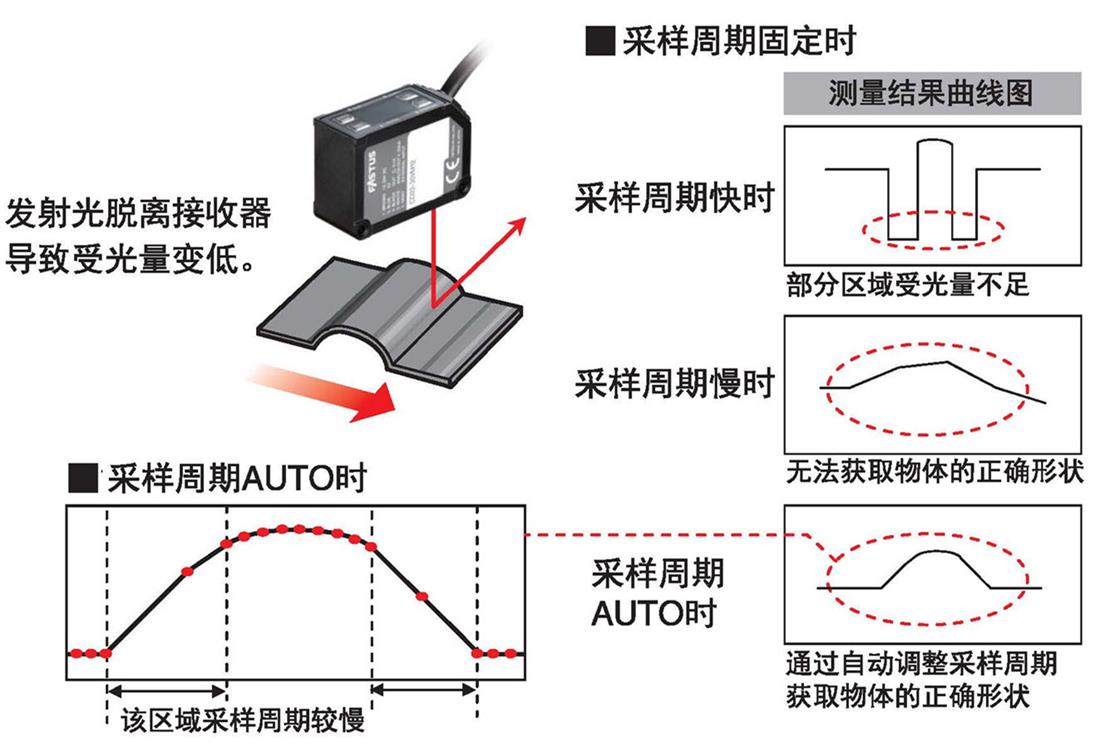

采樣周期自動調整功能
CD22系列增加了受光量反饋回路，「 采樣周期」參數設定為「AUTO」后，當受光量比較少時采樣周期自動調整到最佳值。因此，反光率低的黑色物體和反光率高的金屬體均可穩定檢測。
|

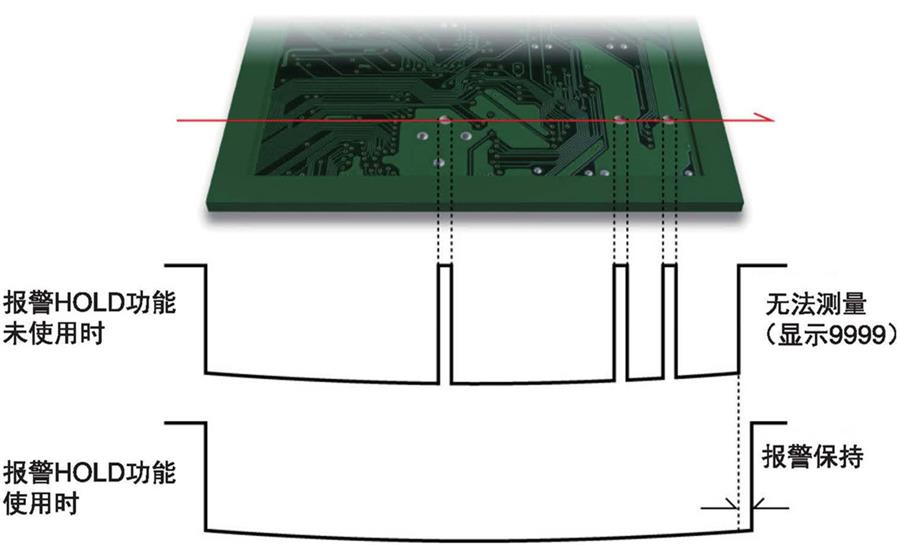

檢測異常報警HOLD功能
當檢測到物體表面上的小孔而超出有效檢測距離時，CD22保持輸出測量值一段時間（在「 hdct」異常報警時HOLD計時參數設定該時間段）之后再輸出報警。檢測細孔不需要報警、只有無物體時才需要報警時設定該功能。 |
 |
 |
參數
| 型號 | 電纜式 | 模擬量電流輸出 | CD22(M)-15A | CD22(M)-35A | —— | CD22(M)-100A2 | —— |
| 模擬量電壓輸出 | CD22(M)-15V | CD22(M)-35V | —— | CD22(M)-100V2 | —— | ||
| M8*1 接插式 |
模擬量電流輸出 | CD22(M)-15AC | CD22(M)-35AC | CD22(M)-100AC | —— | —— | |
| RS 485通信 | CD22(M)-15-485C | CD22(M)-35-485C | CD22(M)-100-485C | —— | —— | ||
| M12 接插式 |
模擬量電流輸出 | CD22(M)-15AM12 | CD22(M)-35AM12 | CD22(M)-100AM12 | CD22(M)- 100AM122 | CD22(M)-150AM122 | |
| 模擬量電壓輸出 | CD22(M)-15VM12 | CD22(M)-35VM12 | CD22(M)-100VM12 | CD22(M)-100VM122 | CD22(M)-150VM122 | ||
| RS-485通信 | CD22(M)-15-485M12 | CD22(M)-35-485M12 | CD22(M)-100-485M12 | CD22(M)-100-485M122 | —— | ||
| 檢測距離（中心位置） | 15mm | 35mm | 100mm | 150mm | |||
| 檢測范圍 | ±5mm | ±15mm | ±50mm | ±100mm | |||
| 滿量程（F.S.） | 10mm | 30mm | 100mm | 200mm | |||
| 光源 | 介質·波長 | 紅色半導體激光 波長：655mm | |||||
| 最大輸出功率 | 390μW | 1mW | |||||
| 激光等級 | IEC/JIS | Class 1 | Class 2 | ||||
| FDA | Class II | ||||||
| 光斑大小※2 | 0.5x0.7mm | 0.45x0.8mm | 0.6x0.7mm | 0.5x0.55mm | |||
| 線性精度 | ±0.1% F.S. | ±0.5% F.S. | |||||
| 重復精度※3 | 1μm | 6μm | 20μm | 60μm | |||
| 采樣周期 | 500μs/1000μs/2000μs/4000μs/AUTO | ||||||
| 溫度漂移特性（參考值） | ±0.02%F.S./℃ | ±0.05%F.S./℃ | ±0.08%F.S./℃ | ||||
| 指示燈 | 激光工作指示燈（綠色）/歸零設置指示燈（紅色）/開光量輸出指示燈（橙色）/模式指示燈（紅色） | ||||||
| 外部輸入功能 | 激光關閉、遠程示教、采樣保持、 單脈沖觸發、歸零等 | ||||||
| 模擬量輸出 | 模擬量電流型 | 輸出4~20mA，容許負載電阻300Ω以下 | |||||
| 模擬量電壓型 | 輸出0~10V，輸出阻抗100Ω | ||||||
| 開關量輸出※5 | 集電極開路輸出（NPN/PNP可切換） Max 100mADC30V 殘留電壓1.8V | ||||||
| 電源電壓 | 模擬量電流/-485通信型：DC12~24V±10% ；模擬量電壓型：DC18~24V±10% | ||||||
| 消耗電流※4 | 70mA 以下 | ||||||
| 接插式連接口 | M12 5引腳的連接口（帶300mm長的電纜線） | ||||||
| 保護電路 | 反向連接保護、過電流保護 | ||||||
| 環境參數 | 保護等級 | IP67（包括電纜連接口） | |||||
| 使用環境溫度/濕度 | -10~50/ 35~85% RH（無結冰/結霜） | ||||||
| 環境照度 | 太陽光：20,000lx以下 / 白熾燈：3,000lx 以下 | ||||||
| 耐振動性 | 10~55Hz雙振幅1.5mm、X，Y，Z三方向各2小時 | ||||||
| 耐沖擊性 | 500m/S2（約50G） X，Y，Z三方向各3次 | ||||||
| 材質 | 外殼：鋁材（CD22-00系列）/ 不銹鋼（CD22M-DO系列） 鏡頭板：PPSU顯示板：PET 電纜線：耐油PVC | ||||||
| 重量 | 約60g（包含電纜線） | ||||||
| 測試 條件 |
|
無特別指定的測試條件是，使用環境溫度：23"C (常溫)、電源電壓: DC24V、采樣周期：500μs、 平均采樣次數: 64次、檢測距離：中心位置、測試目標物:白色陶瓷。 |
※1 M8接插式機型為訂制產品。 |

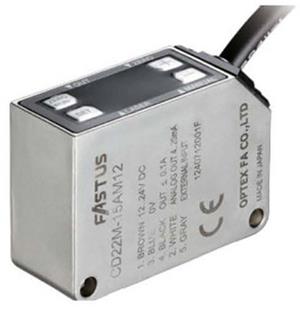

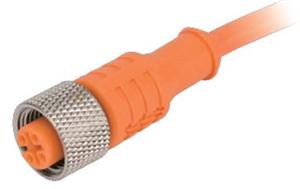

| 連接線 | 不銹鋼外殼（訂制產品） | ||
|
|
|
||

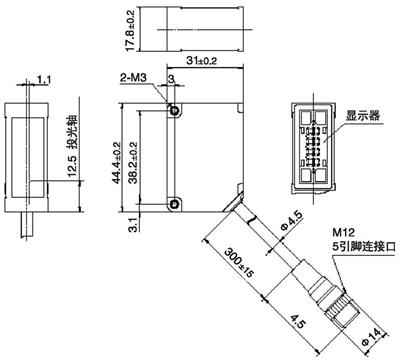

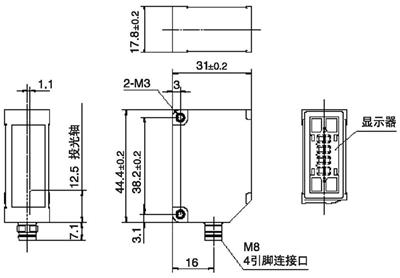

| 外觀尺寸圖 | |||
M12 |
M8（訂制產品） |
