高速3D線激光輪廓傳感器 |
LMI 2400 系列 |
 |

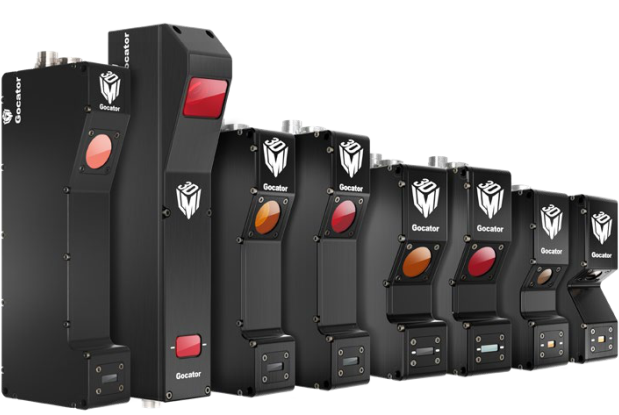

Gocator 2400系列3D智能傳感器是專為消費類電子產品及醫療產品的在線檢測而設計。采用最新的兩百萬像素成像技術以及全新的處理器，可以實現更快速掃描并達到行業內最高的X方向分辨率和Z方向重復性(0.2 µm)。此外，2400系列產品型號有紅光和藍光可選，滿足用戶的不同應用需求。使用藍光型號使您在掃描有光澤的物體表面的時候，獲得更清晰可靠的數據。 |
|
|
| 產品參數 |
| 型號 | LMI 2410 | LMI 2420 | LMI 2430 | LMI 2440 | LMI 2450 | LMI 2490 |
|
激光線輪廓點數 |
1710 |
1940 |
1500 |
1500 |
1800 |
1920 |
|
X方向分辨率(μm) |
5.8- 6.2 |
14.0-16.5 |
37.0-57.0 |
90.0-130.0 |
100-255 |
250.0-1100.0 |
|
Z方向線性度 |
0.015% |
0.006% |
0.01% |
0.01% |
0.01% |
0.04% |
|
Z方向重復性(μm) |
0.2 |
0.4 |
0.8 |
1.2 |
2.0 |
12.0 |
|
安裝凈距離(CD)(mm) |
19.0 |
60.0 |
75.0 |
183.0 |
270.0 |
350.0 |
|
測量范圍(MR)(mm) |
6.0 |
25.0 |
80.0 |
210.0 |
550.0 |
1525.0 |
|
視野(FOV)(mm) |
10.0 |
27.0 -32.0 |
47.0- 85.0 |
96.0-194.0 |
145.0-425.0 |
390.0-2000.0 |
|
激光等級 |
2M,3R |
2M,3R |
2, 3R,3B |
2, 3R,3B |
2, 3R,3B |
2, 3R |
|
尺寸(mm) |
44x90x145 |
44x90x145 |
44x90x155 |
44x90x190 |
44x90x240 |
49x85x272 |
|
重量(kg) |
0.88 |
0.88 |
1.0 |
1.2 |
1.2 |
1.5 |
|
掃描速度 |
200 Hz,高達5kHz(注意：2400產品系列的掃描速度是2300產品系列的2倍) |
|||||
|
接口 |
千兆以太網 |
|||||
|
輸入 |
差分編碼器、激光安全控制器、觸發器 |
|||||
|
輸出 |
2x數字型號輸出，RS485串口(115kBaud) |
|||||
|
輸入電壓(功率) |
+24～+48 VDC(9瓦特);波動范圍+/-10% |
|||||
|
機身防護 |
鋁合金全封閉機身，IP67防護等級 |
|||||
|
運作溫度 |
0～50℃(2級藍光為10至50℃) |
|||||
|
存儲溫度 |
-30～70 °℃ |
|||||
|
抗震性 |
頻率10-55 Hz,X、Y和Z三個方向上1.5mm雙向振幅，每個方向持續2小時 |
|||||
|
抗沖擊性 |
15 g,半正弦沖擊，周期11 ms,從X,Y和Z三個方向的正負方向沖擊 |
|||||
|
掃描軟件 |
基于瀏覽器的圖形界面和開源SDK(軟件開發包)實現參數設置和三維數據實時可視化。提供開源SDK、本地驅動以及支持 |
|||||

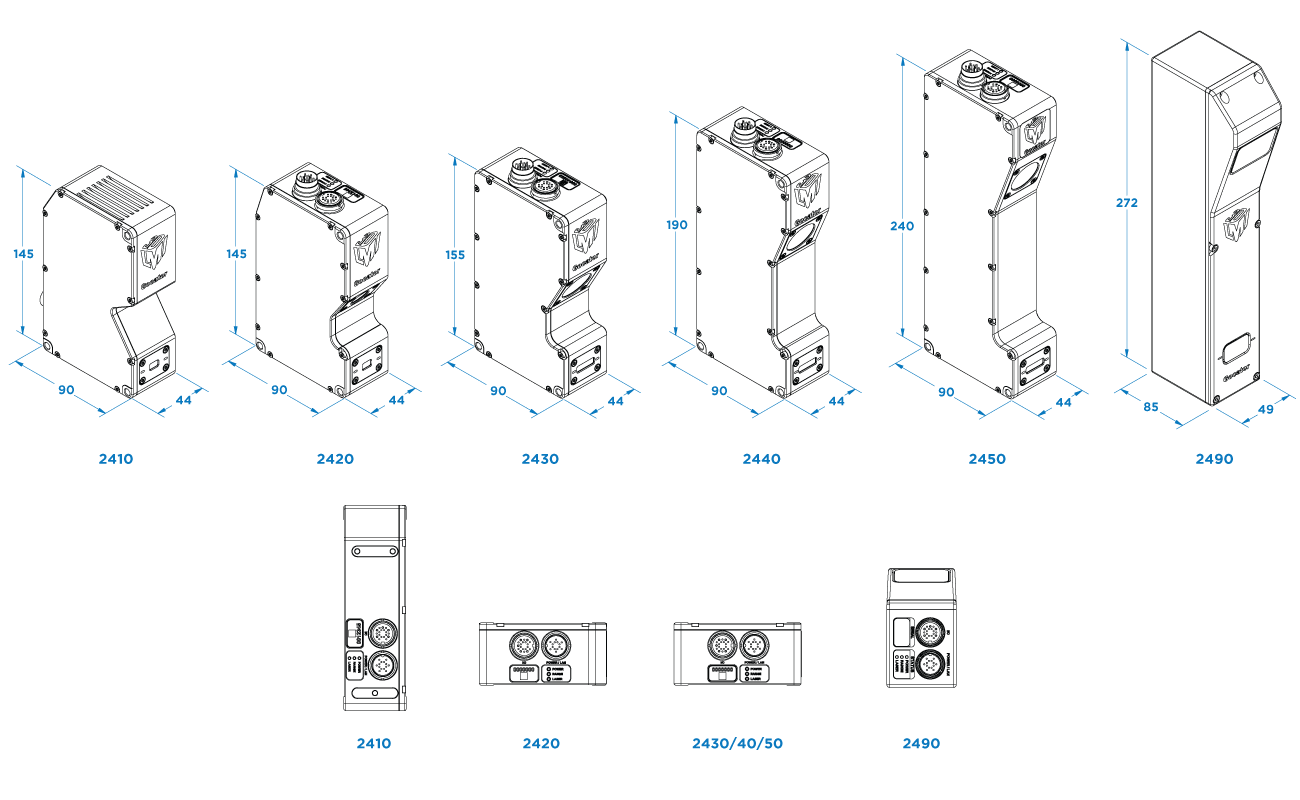

| 產品尺寸 |
 |
| 應用示例 |
 |
 |
 |
|

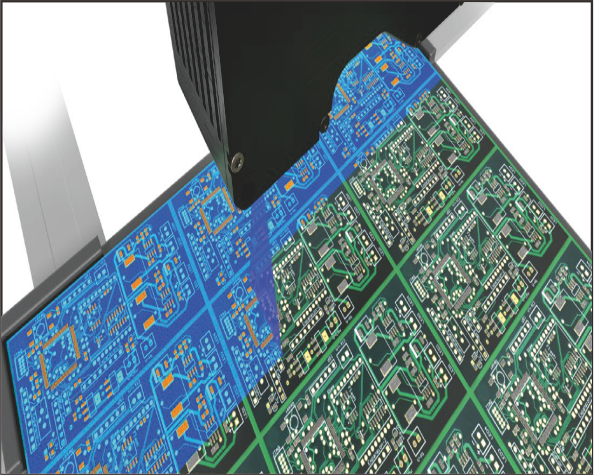

消費電子&半導體
|

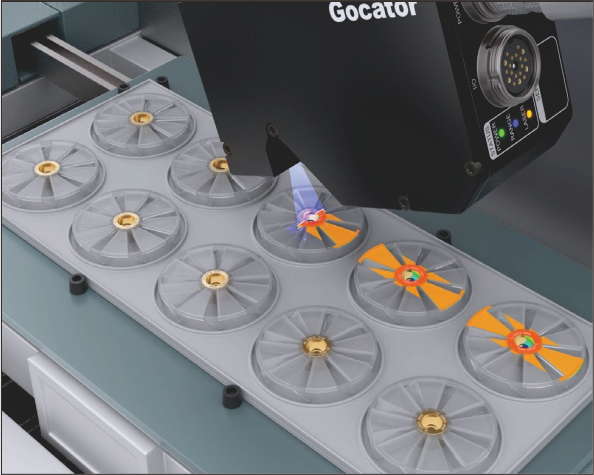

透明物品幾何公差
|

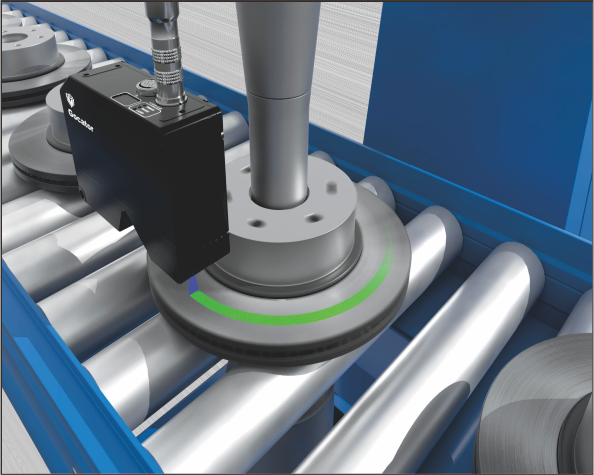

表面粗糙度
|
