三維智能快照式傳感器 |
LMI 3200 系列 |
 |

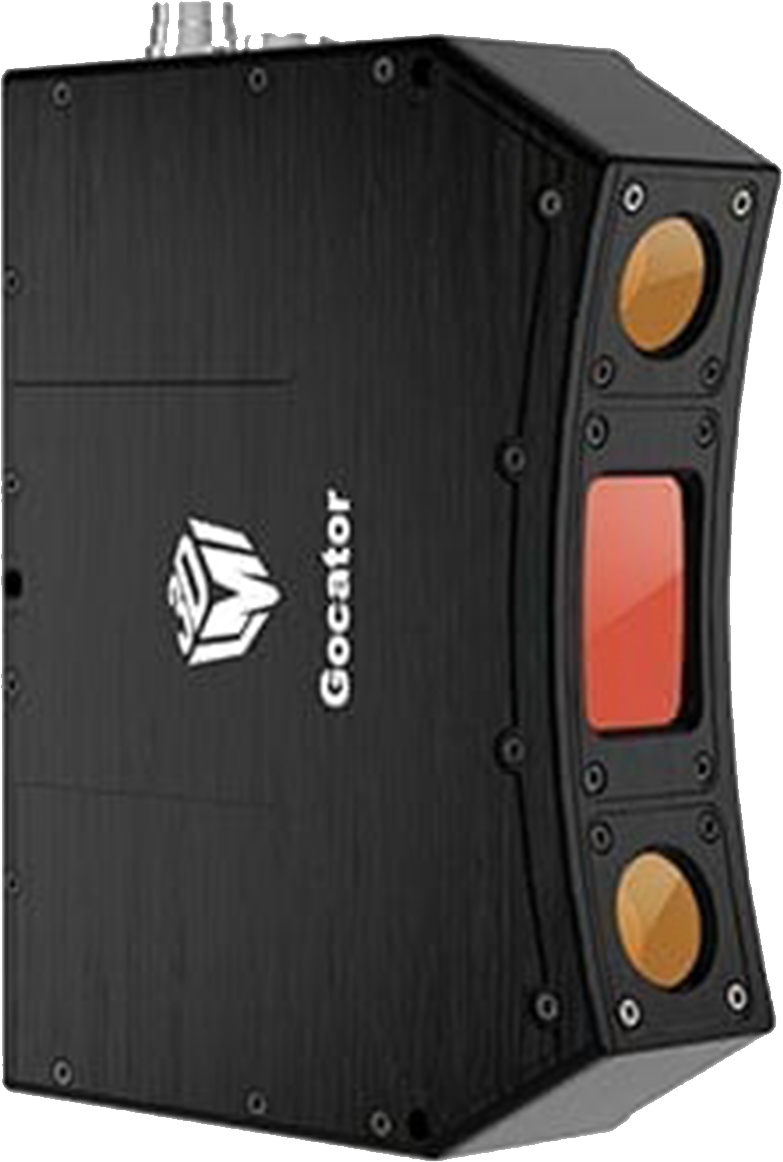

Gocator 3210 擁有非常大的掃描視野和測量范圍，用戶通過一次拍照即可實現對靜止目標物的多個特征同時進行三維質量檢測。這款一體式智能快照式傳感器可以實現高達 35 μm的測量精度，搭載雙目立體相機和工業級投影儀，實現更長壽命的同時獲得更均勻的投影效果。 |
|
| 產品參數 |
| 型號 | 3210 |
|
掃描速度(Hz) |
4 |
|---|---|
|
成像(百萬像素) |
2 |
|
安裝凈距離(CD)(mm) |
164.0 |
|
測量范圍MR(mm) |
110.0 |
|
視野(FOV) (mm) |
71.0x98.0(近端) |
|
Z方向重復性 |
4.7 |
|
XY方向辨率 |
0.060(近端)-0.090(遠端) |
|
尺寸 |
49x146x190 |
|
重量 |
1.7 |
|
光源 |
藍色LED光(465nm) |
|
數據接口 |
千兆以太網 |
|
輸入 |
差分編碼器、觸發 |
|
輸出 |
2x數字型號輸出，RS485串口(115kbaud) |
|
輸入電壓(功率) |
+24到+48 VDC(50 Watts); |
|
外殼 |
鋁合金全封閉機身，IP67防護等級 |
|
運作溫度 |
0到45C |
|
存儲溫度 |
-30到70°C |
|
抗震性 |
頻率10-55 Hz,X,Y和Z三個方向上 |
|
抗沖擊性 |
15克重量進行半正弦沖擊，周期11ms,從X、 |
|
內置三維測量工具及軟件 |
|
|
三維特征工具 |
開口類(如孔和槽),圓柱類，立柱類(帶螺紋和不帶螺紋)以及平面類 |
|
三維體積工具 |
體積，面積，邊框，位置(最小，最大，中心),橢圓和方向 |
|
掃描軟件 |
基于瀏覽器的圖形界面和開源SDK(軟件開發包)實現參數設置和三維數據實時可視化。 |

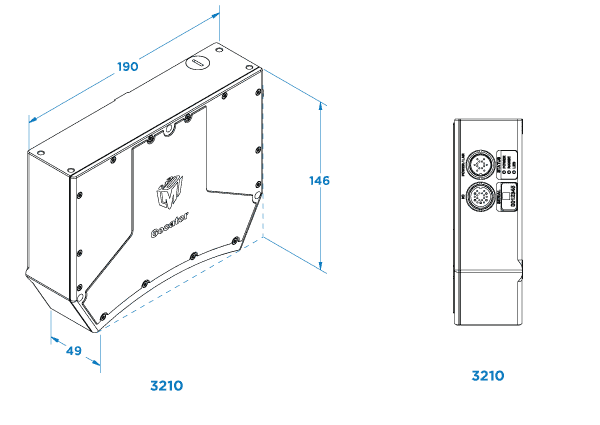

| 產品尺寸 |
 |
| 應用示例 |
 |
 |
 |
|

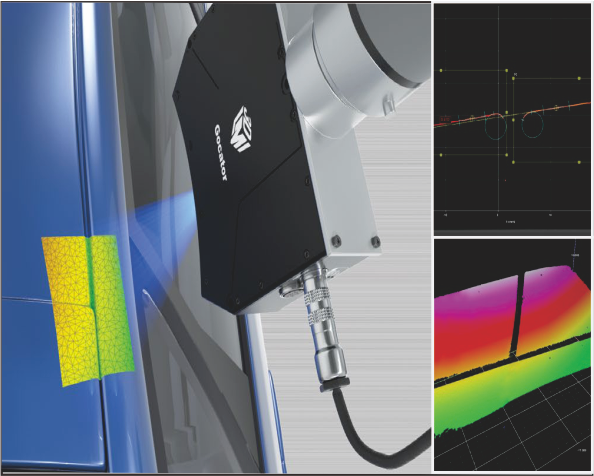

汽車門縫隙檢測
|

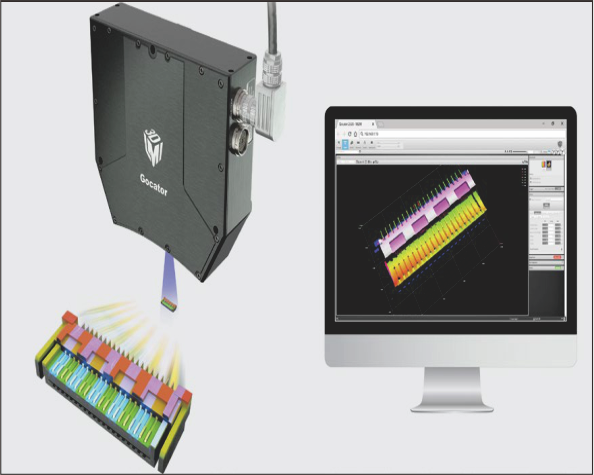

針腳檢測
|

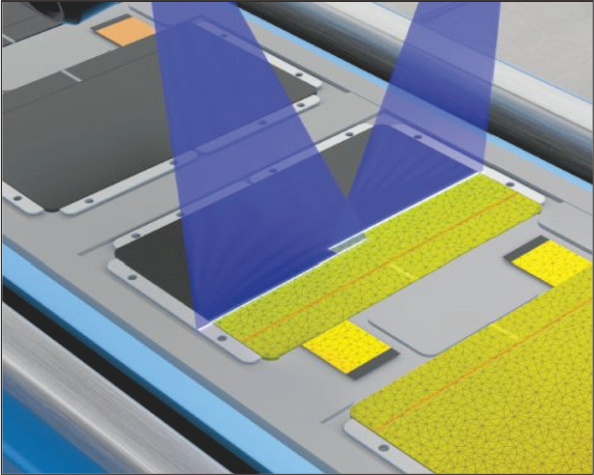

面板檢測
|
