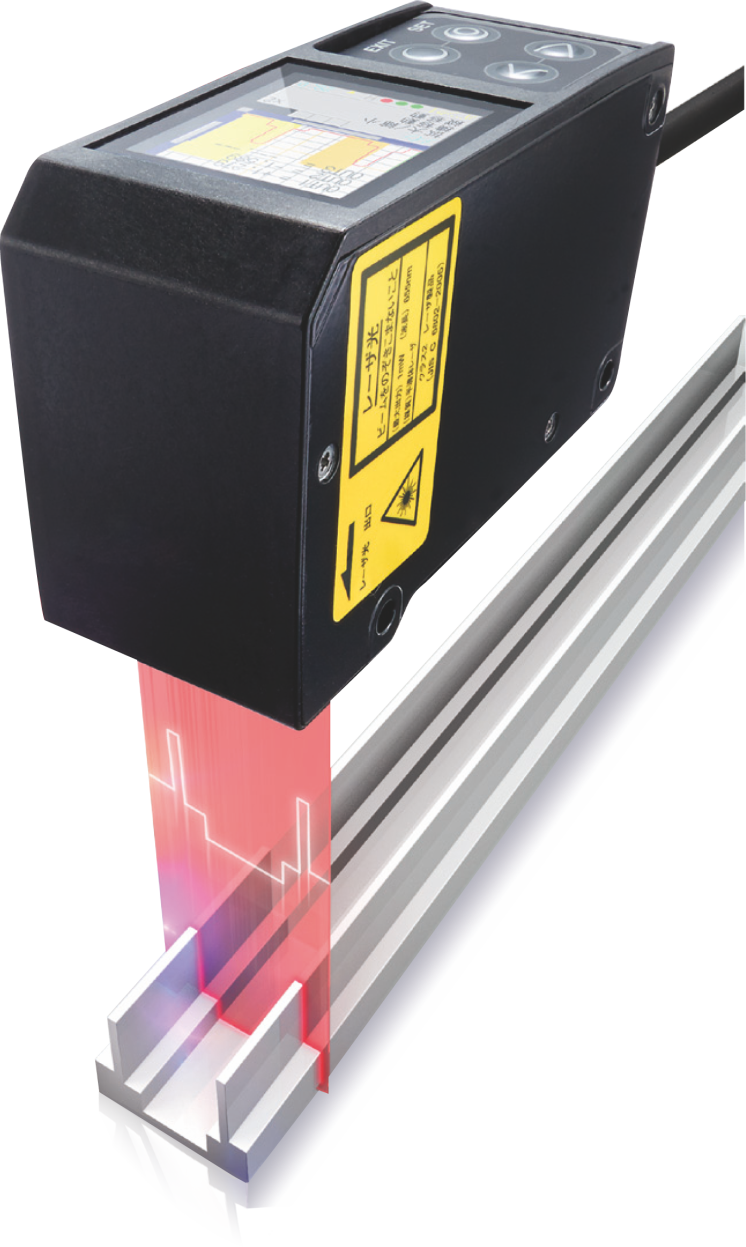

FASTUS 2D形狀測量激光位移傳感器 |
LS-100N系列 |
 |
采用線形激光，可測量工件的高度、寬度等。高速、高精度。在自動化的制造生產線上，對零部件的外觀檢查、原材料的品質管理都有嚴格的要求。FASTUS針對以往的點激光位移傳感器、機器視覺等產品解決不了的檢測領域，推出的二維測量的激光位移傳感器LS系列。新一代的形狀測量傳感器，實現了高精度、高速、超高性價比，開拓了零部件檢測的新領域。 |
|
| 產品參數 |
|
型號 |
LS-100CN |
|
|---|---|---|
|
測量距離 |
100±25mm |
|
|
視野寬度(受光范圍) |
寬度17mm(距離75mm時)～27mm(距離125mm時) |
|
|
光源 |
紅色半導體激光波長655nm最大輸出功率1mW |
|
|
激光等級 |
IEC/JIS |
Class2 |
|
FDA |
CLASS II |
|
|
光斑尺寸 |
0.3×32mm |
|
|
線性精度 |
Z軸 |
±0.1% F.S. (50μm) |
|
重復精度 |
Z軸 |
2μm |
|
分辨率 |
X軸 |
25μm |
|
采樣周期 |
參考值5ms(高精度模式：全視野測量時)最快0.5ms |
|
|
顯示器 |
液晶顯示屏 |
|
|
指示燈 |
電源指示燈(綠)/激光投射指示燈(綠) |
|
|
外部輸入 |
存儲器切換/觸發/保持/復位/激光關閉/歸零設定輸入 |
|
|
控制輸出 |
3個輸出點 NPN型max.100mA/DC30V(殘留電壓Max.1.8V) |
|
|
模擬量輸出 |
4～20mA測量范圍外：24mA(負荷阻抗max.300Ω) |
|
|
通信規格 |
RS-485半雙工9.6k～4.0Mbps |
|
|
溫度漂移(參考值) |
0.05% F.S./℃ |
|
|
電源電壓 |
DC12～24V(+10%、 - 5%以內) |
|
|
消耗電流 |
Max 180mA |
|
|
耐環境性 |
防護等級 |
IP67 |
|
使用環境溫度/濕度 |
-10～+40℃/35～85%RH(不結露、不結冰的情況下) |
|
|
存儲環境溫度/濕度 |
-20～+60℃/35～85%RH(不結露、不結冰的情況下) |
|
|
使用周圍照度 |
太陽光10000Lx以下/白幟燈3000Lx以下 |
|
|
耐振動 |
10～ 55Hz雙振幅1.5mm X,Y,Z三方向各2小時 |
|
|
耐沖擊 |
約50G(500m/s²)X,Y,Z三方向各3次 |
|
|
材質 |
本體：壓鑄鋅 ·PC/投光受光部：玻璃 |
|
|
質量 |
約300g |
|

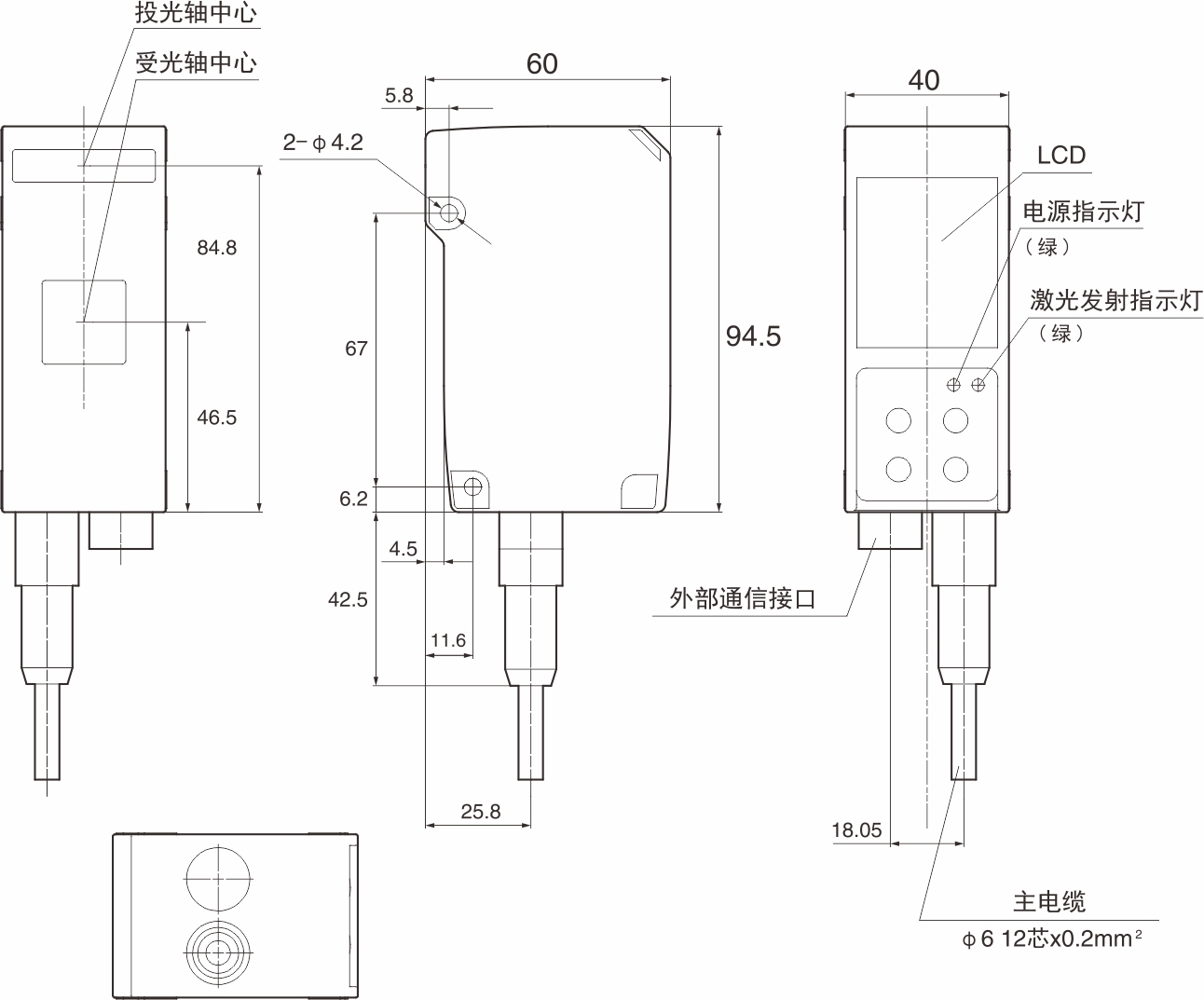

| 產品尺寸 |
 |
| 應用示例 |
 |
 |
 |
|

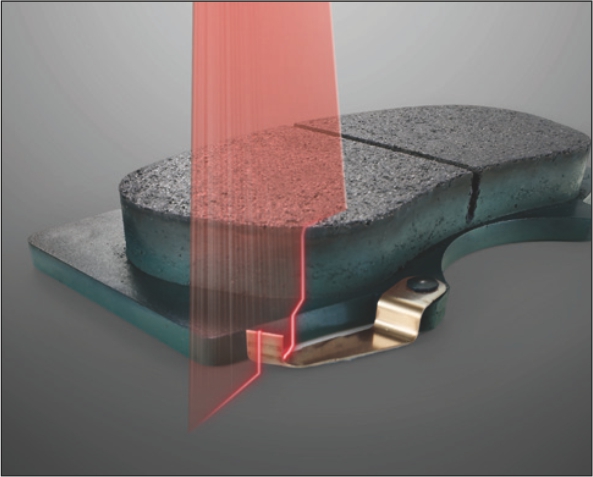

剎車盤部件的高度測量
|

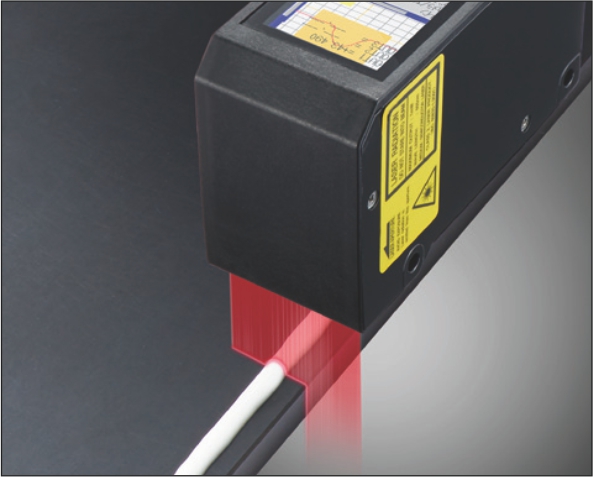

密封的涂裝位置、涂裝量檢測
|

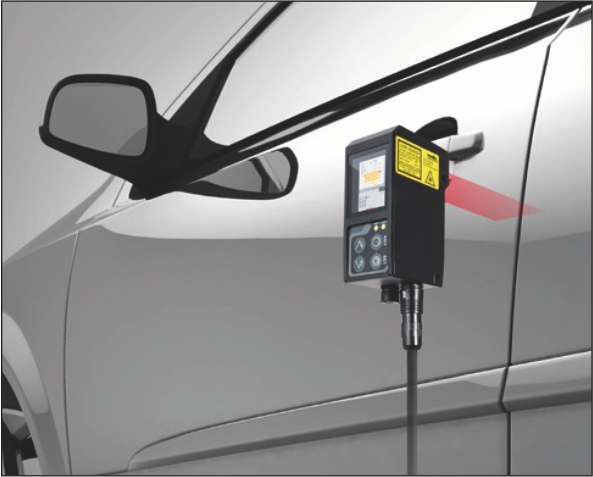

汽車車門間隙、高度差檢測
|
